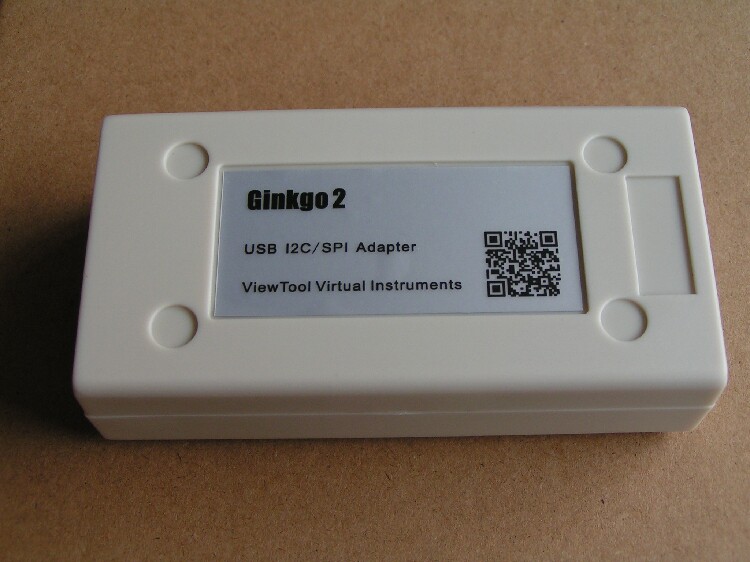

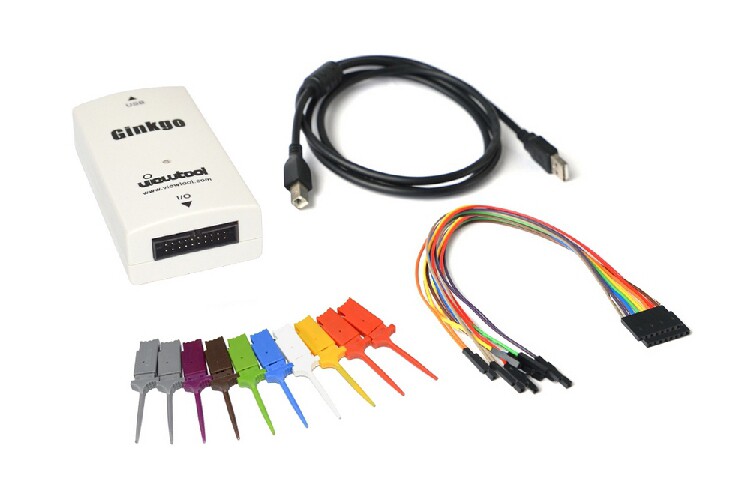

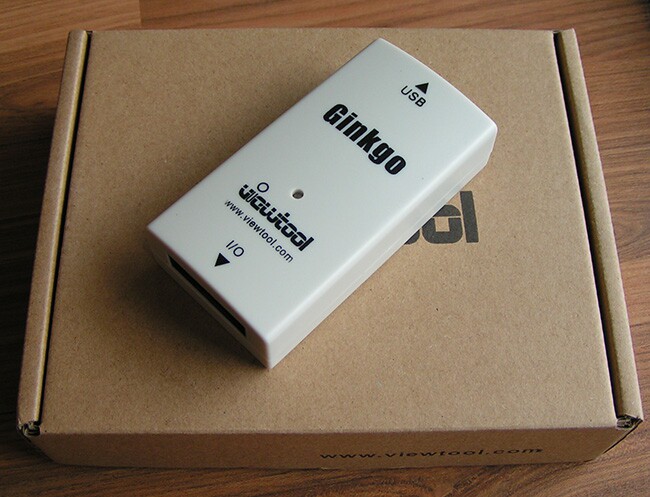

[DTOOL] USB -I2C в основном сложный адаптер USB для GPIO/PWM/ADC Linux Android
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Особенность продукта
-В четырех основных системах Linux, Mac OS, Windows и Android, поддержка Raspberry Pi; Raspberry Pi;
-ASB Поставка шины, отсутствие внешнего источника питания, выходной сигнал 5 В и 3,3 В, максимальный ток может достигать 500 мА, с короткой защитой;
-В, хост автобуса I2C (хост/мастер) или раб (раб) для достижения двухэтажного преобразования адаптации USB и I2C SUS;
-2 Канал Аппаратный I2C (стандартный режим), 8 -канальное программное обеспечение I2C (режим GPIO), Аппаратная частота I2C может достигать 1,2 МГц, частота программного обеспечения I2C может достигать 400 кГц, частота является произвольной;
-Профиль джи Саншайн USB-I2C;
-Pmbus и SMBU, предоставьте библиотеку функций интерфейса специально для двух шин;
-Кукунт бесплатного программного обеспечения для верхней машины в ответ на фактические потребности разных пользователей, беспрепятственно подключаться к LabView;
-В поддержке USB-SDI12, USB-EasyCale, OUSB-UART BUSE OUTPRION, Supporting Counter, WWM-вывода, выборка ADC, управление выводом GPIO и другие функции;
-Вывой ПК может получить доступ к нескольким адаптерам I2C одновременно (можно поддержать до 100); до 100;
-Ad USB-RS485, выходной сигнал управления шиной RS485 (DE), максимальная скорость гончара может достигать 2,25 Мбит / с;
-Пользователи могут обновлять и обновлять программное обеспечение бесплатно, и те же аппаратные обновления различных функций с помощью программного обновления (например, обновление адаптера I2C до адаптера SPI или адаптер Can);
-Пофтером основной базовой функции интерфейса, которая может быть разработана во второй раз, предоставляя подробные документы описания функции и экземпляры применений различных языковых платформ (LabView, C#, VC ++, QT, Python, LabWindows/CVI, C ++ Builder , VB, VB.NET ,,, VB, VB.NET, Delphi, Labview) Шаблоны приложений, рутинные и документы, документы;
Настоятельно рекомендуется: когда пользователь сначала приобретает адаптер USB-I2C, модуль I2C EEPROM AT24C02 выбирается для проведения сравнительного теста при отладке проблемы, чтобы помочь пользователям быстро найти проблему.
Параметры производительности
-OSB питания шины, интерфейс связи USB2.0;
-2 Канал аппаратный i2c (стандартный режим), 8 -х канальное программное обеспечение I2C (режим GPIO), оборудование I2C скорость 1,2 Мбит / с, скорость программного обеспечения I2C 400KBPS, скорость шины может быть произвольно корректирована;
-8 АДК (12 -битный) измерение аналогового напряжения (0 ～ 3,3 В), максимальная скорость отбора проб составляет 1 МГц;
-16 GPIO, который можно настроить на входную выходную трубку, все трубки совместимы с уровнем TTL;
-4 Входной канал импульсного измерителя может быть подсчитывается на крайнем рамке импульса и на краю уменьшения;
-2 Road UART, который может вывести сигнал управления шиной RS485 (DE), максимальная скорость передачи может достигать 2,25 Мбит / с;
-8 Сигнал ШИМ выход, выход занимает рабочее цикл (0%～ 100%), и выходная частота может быть скорректирована (1 Гц ~ 20 МГц);
-16 EasyScale Bus Signing выход, который можно отрегулировать на время шины;
-2 Выход шины SDI12 (необходимо получить прическу), существует ряд команд специально для команд SDI12 для отправки и получения функций;
-S диапазон напряжений безопасности: 0 ～ 5 В;
-S размер: 103 мм×53mm×28 мм, немного оборудования: около 200 г;
-Пуктивный диапазон температуры: -40 ℃ ～ 85 ℃;
Типичные применения:
-И2C Bus Device, управление чипами, отладка
-I2C Тест датчика интерфейса
-I2C память EEPROM Данные чтение и запись
-I2C Обнаружение неисправности и технического обслуживания устройства шины
-PMBUS и SMBUS BUS -интерфейс управление чипом чипа чипа
-Из разработки хост -программ I2C
-Plimmeter Digital
-Т измерение напряжения моделирования, управление входным выходом GPIO
-Pwm сигнал выход
-USB Поворот двойной последовательный порт/TTL (совместимый с режимом шины RS485)
система поддержки:
-Винды XP, Windows 7, Windows 8, Windows Vista, Windows 2000, Windows Server
-Nilux, Android
-Хакос/Дарвин, NetBSD, OpenBSD, FreeBSD, Solaris
Программный дисплей

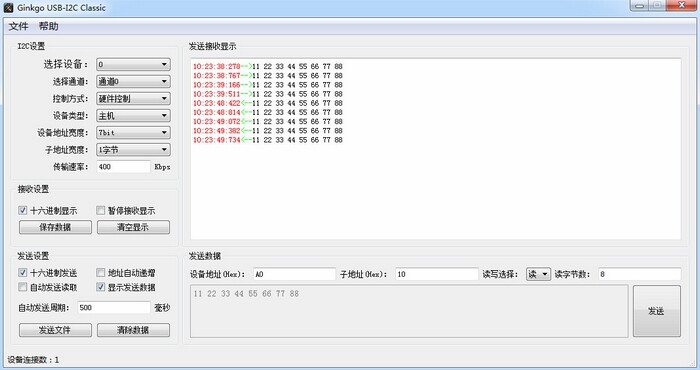

USB-I2C Classic: Самая основная отправка и получение данных I2C (поддержка режима машины), рекомендуется использовать его без сложной обработки данных, или объем данных не является большим.

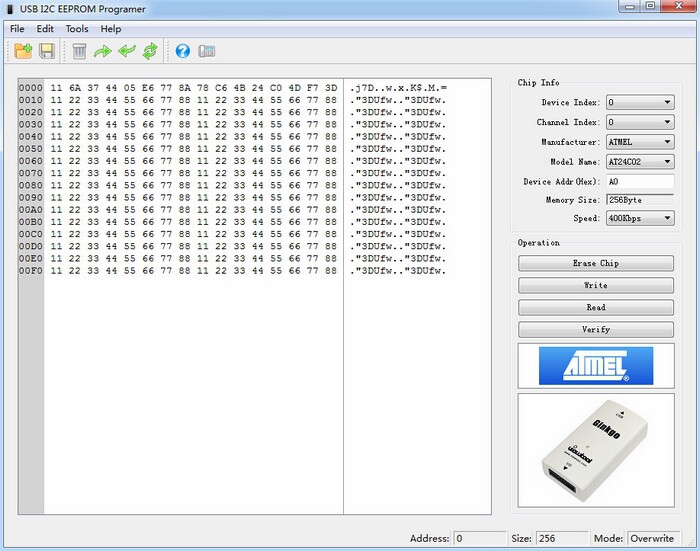

USB-I2C EEPROM: Данные прочитали и пишите о памяти EEPROM интерфейса I2C. Очень удобно использовать данные для сжигания или чтения чипа EEPROM интерфейса I2C. Программное обеспечение можно использовать только в оборудовании I2C (стандартный режим, два канала) . Вы можете изменить адрес чипа eEPROM в программном интерфейсе.

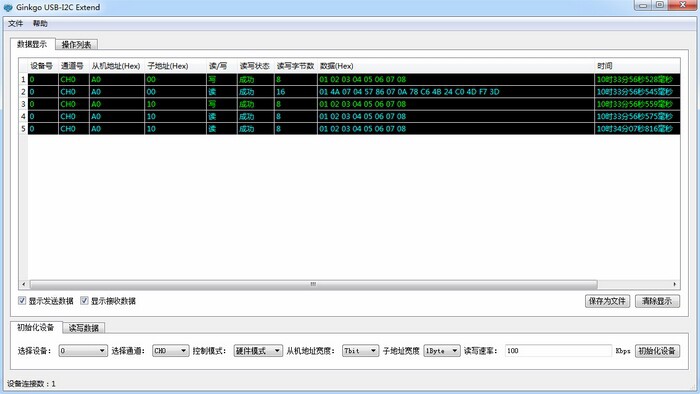

USB-I2C Extend: Отправка или чтение данных может быть отредактирована заранее в одном списке. Программное обеспечение можно прочитать и записывать в соответствии с методом операции редактирования списка. Рекомендуется использовать программное обеспечение, когда чип интерфейса I2C должен контролировать более сложный.

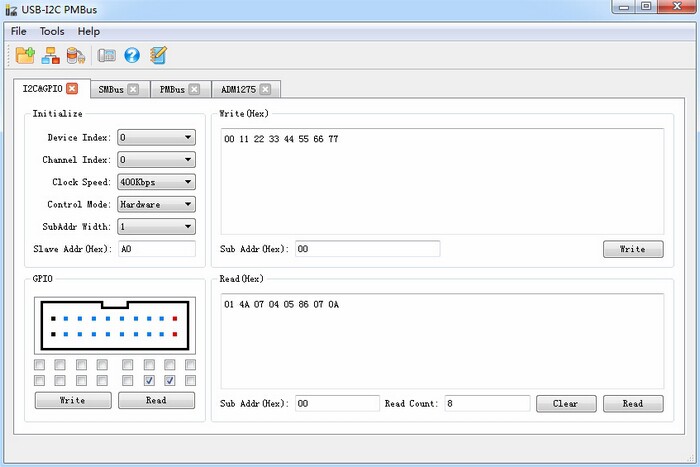

USB-I2C PMBus: Программное обеспечение, контролируемое PMBUS и SMBUS Bus, согласно PMBUS&Данные по протоколу протокола шины SMBUS могут быть отредактированы для чипа чипа шины SMBUS или PMBUS, а программное обеспечение получает данные и получает данные в соответствии со списком команд (также могут использоваться в качестве обычных данных шины I2C).

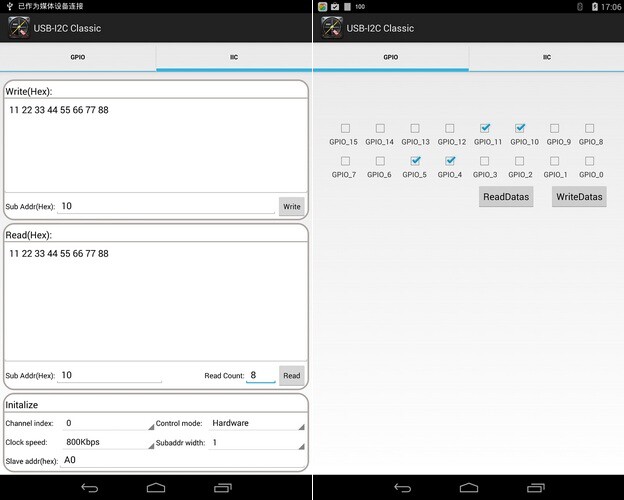

USB-I2C Classic (Android/Android):Данные шины I2C могут быть реализованы, а терминал Android также имеет соответствующую библиотеку функций интерфейса.

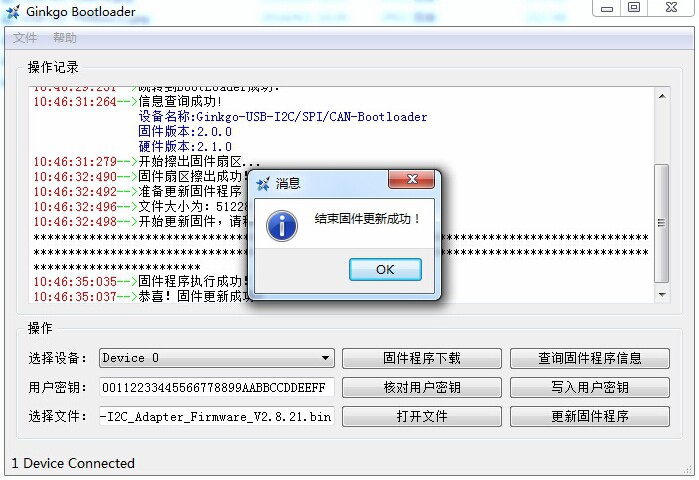

BootLoader: Использование этого программного обеспечения для обновления или замены прошивки адаптера. В то же время пользователи могут написать свои собственные ключи и проверить этот ключ в своих собственных приложениях, чтобы получить продукт, который разработал (вторичную разработку) для проведения продукта, который разработан (Вторичная разработка). Функция шифрования.
Примеры применения некоторого исходного кода полностью раскрыты

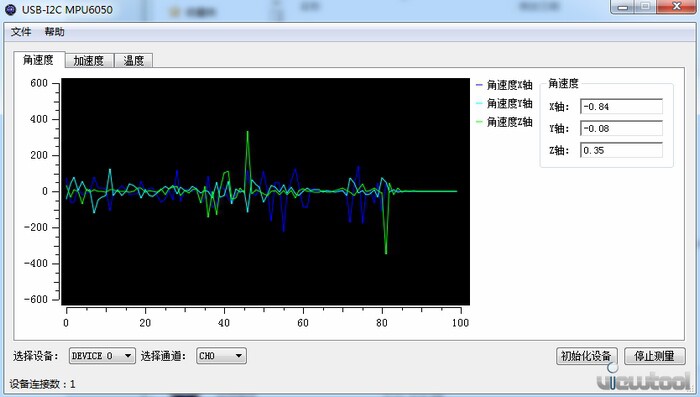

Данные считывают и записывают чип датчика ускорения MPU6050. Измерительное значение ускорения и значение температуры отображаются на границе с помощью формы сигнала.

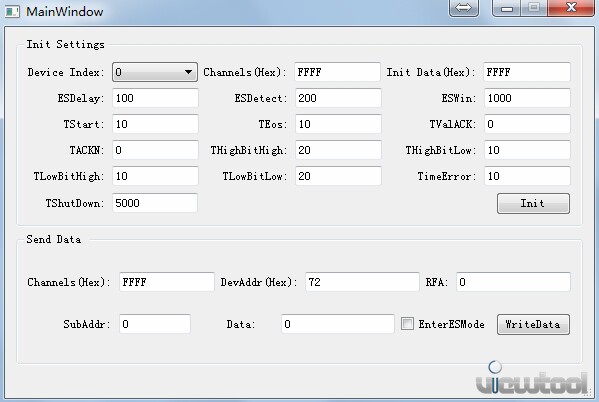

Программное обеспечение для управления выводом шины EasyScale, используя программное обеспечение для управления чипом TPS61160/TPS61161.

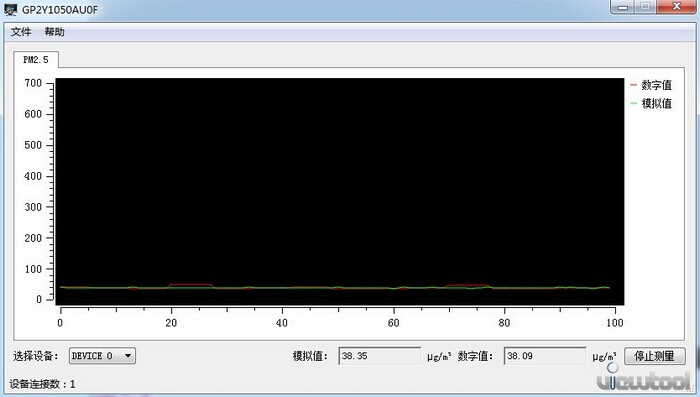

PM2.5/Мониторинг концентрации твердых веществ, двумя способами (UART&ADC) Получите его значение и отобразите его в форме сигнала. Эта модель случая - GP2Y1050AU0F.

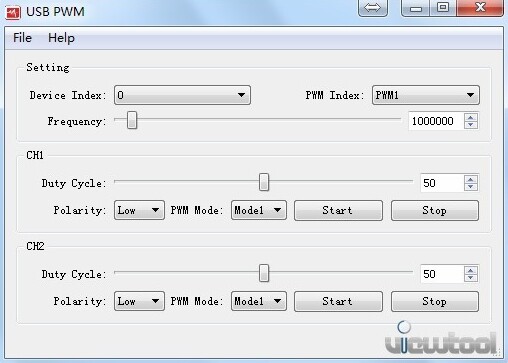

Программное обеспечение, которое может отрегулировать выход сигнала ШИМ с помощью выходной функции PWM адаптера.

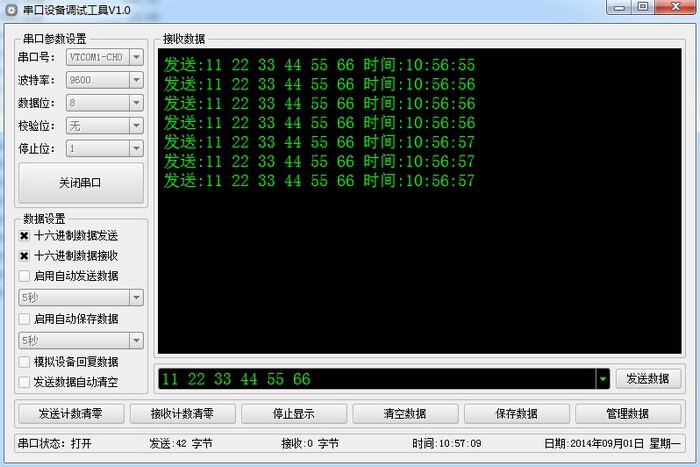

Помощник серийного отладки, доступный для адаптера, также может использоваться в качестве обычного помощника отладчика последовательного порта.

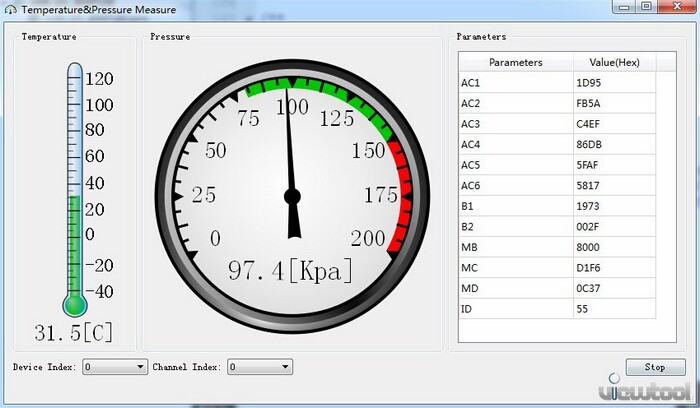

Адаптер может измерять атмосферное давление и температуру окружающей среды, управляя датчиком давления воздуха BMP180. В то же время высота высоты тока рассчитывается внутри программы в соответствии с значением давления воздуха.

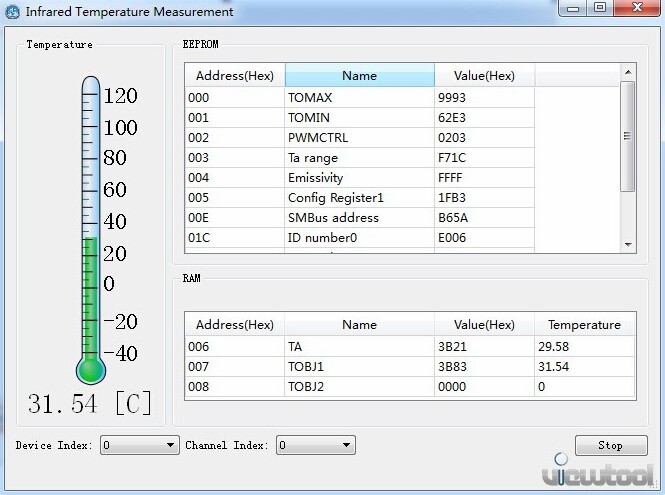

Адаптер реализует измерение температуры инфракрасной температуры, управляя датчиком MLX90614, а также получает значение внутреннего реестра датчика.

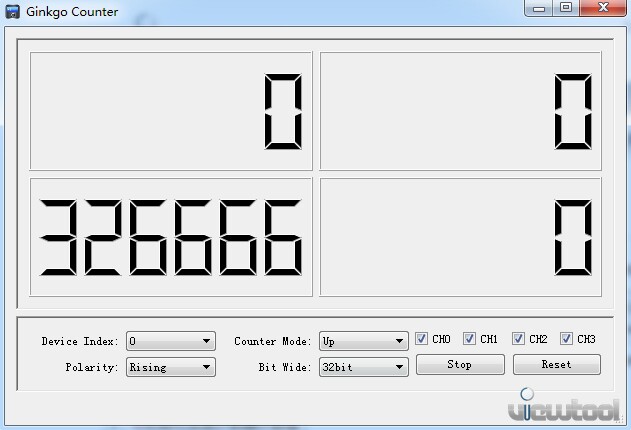

Цифровое устройство импульса, реализованное с использованием функции импульсного измерителя адаптера, которое можно настроить для подсчета метода подсчета и подсчета цифр.

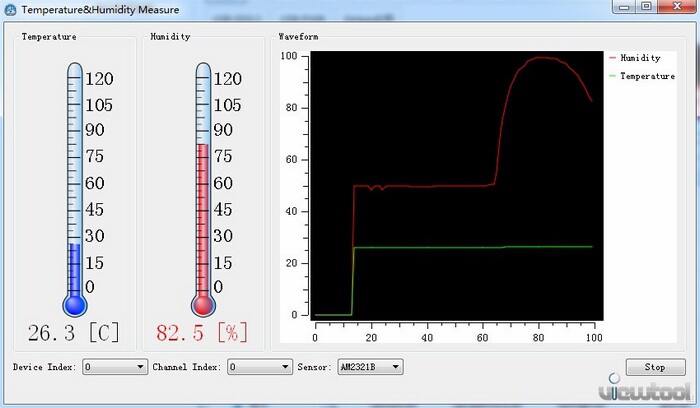

Адаптер контролирует измерение температуры и влажности датчика AM2311/AM2321B. Значение температуры и влажности может отображаться в реальном времени, а также может отображать исторические данные формы волны.

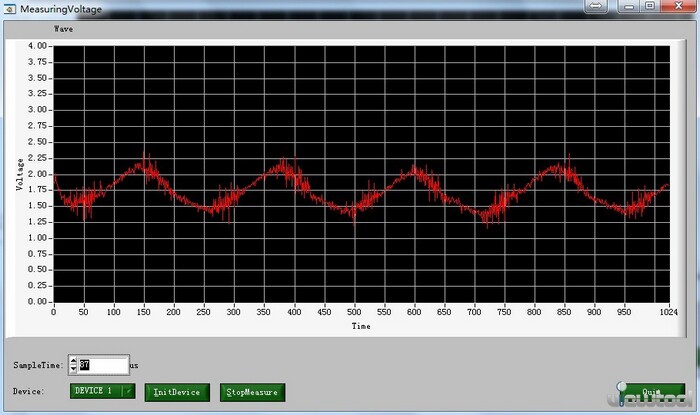

Простой осциллограф реализован с использованием функции АЦП адаптера.

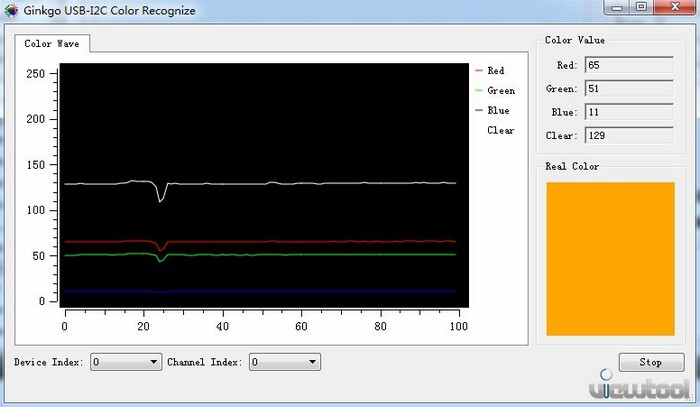

Адаптер реализует распознаватель цвета, управляя датчиком TCS3414.
Все источники экземпляра приложения полностью раскрыты. В дополнение к приведенным выше примерам приложения официальные веб -сайты и официальные форумы также имеют большое количество примеров приложений различных языковых платформ!
