USB RS232 адаптирован к Cisco Console Console Huawei Router Line Line Blue Cisco Testing Line Black

Цена: 399-1 054руб.    (¥18.88)
Артикул: 43406887138

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:信和康串口线
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Выберите размер / комплектацию
  • 1.8m
  • 3.6m
Добавить в корзину
Другие товары этого продавца
¥521 099руб.
¥38.88822руб.
¥28.88611руб.
¥28.88611руб.
  • Информация о товаре
  • Фотографии

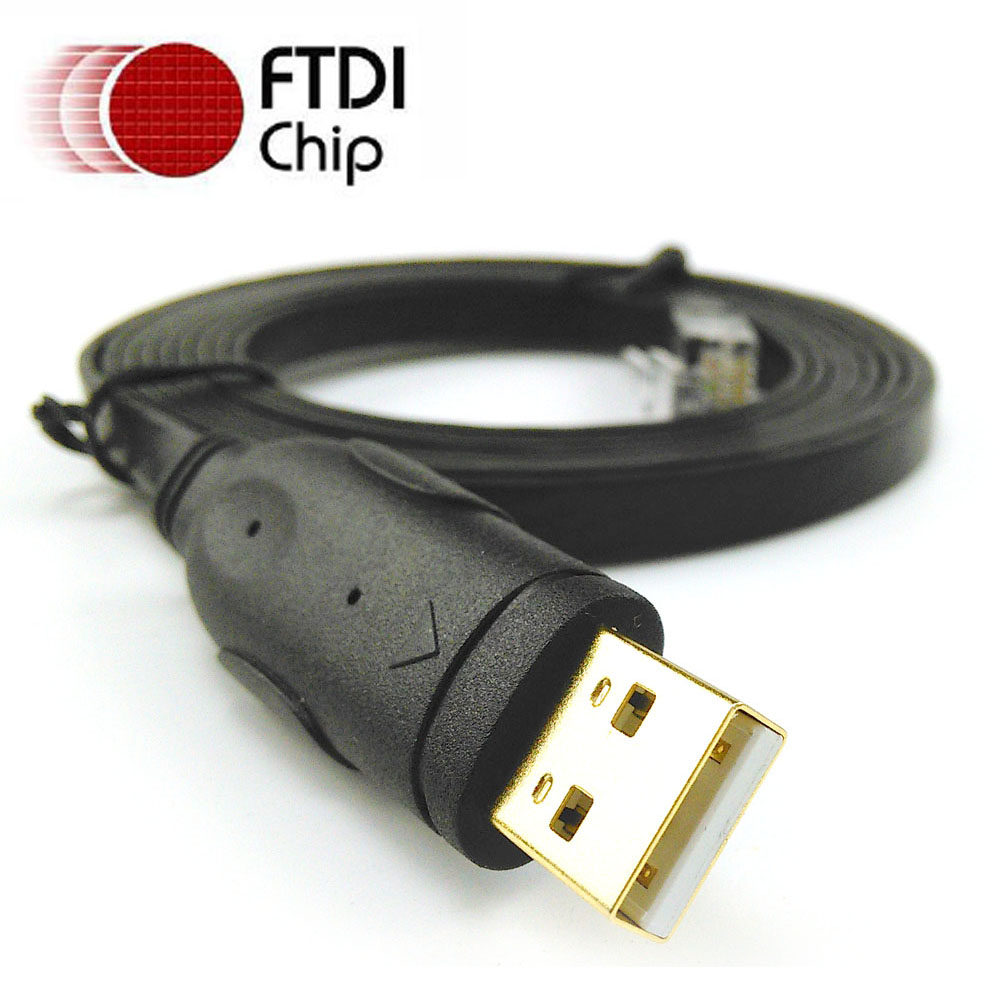

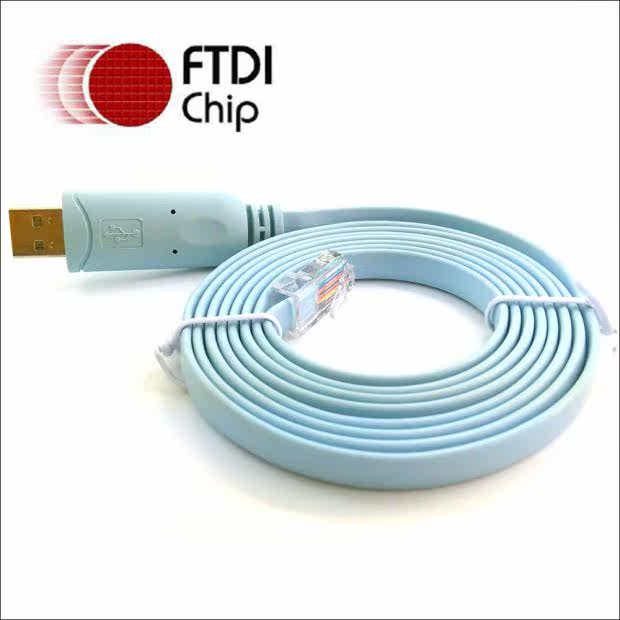

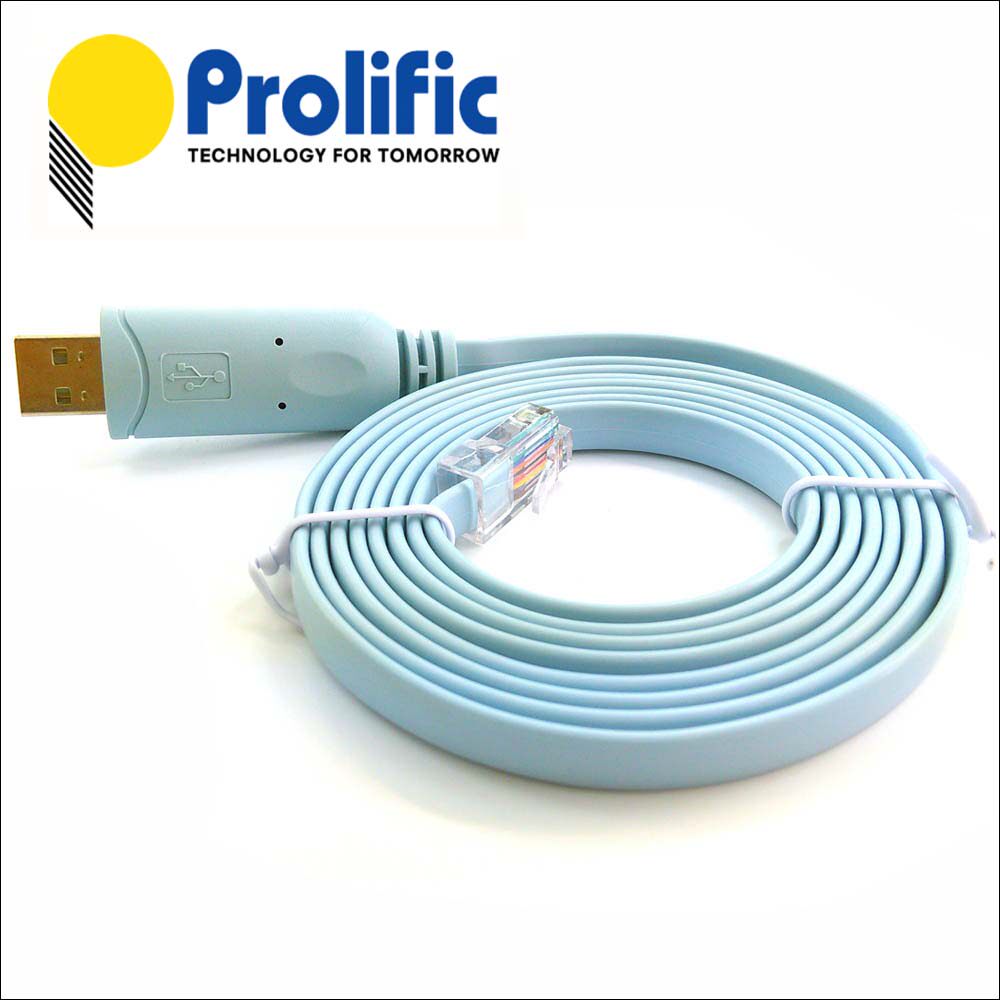

Цвет: FTDI Blue Line Control Line, FTDI черная линия управления, PL2303 Blue Control Line, Линия управления типом C FTDI, CH340 управляющий кабель, CH340 управляющий кабель черный
Длина: 1.8m, 3.6m

Черный золото, управляемый кабель, период содействия скидкам, возможность нельзя пропустить

Взрыв Амазонки   взрывной продукт Aliexpress  USB RS232 последовательный порт в кабель переоборудования кабеля RJ45

Линия консоли USB FTDI

Juniper Fortinet Cisco Huawei Router Router Line USB RS232 до RJ45 Line Control Line

Упаковка пакета PE по умолчанию, дополнительная электростатическая сумка, упаковка с жемчужной сумкой, оставьте сообщение, если вам это нужно

Клиентские тесты, которые доступны Cisco, H3C, HP, Aruba, Huawei и Fortinet.


Url url sinforcon.com/down/html/106.html Имя файла: cdm21218_setup  Или перейдите на официальный веб -сайт FTDI, чтобы загрузить последнего драйвера;или нажмите «Поиск», чтобы автоматически установить его, и компьютер отображает второе изображение и может использоваться только после того, как компьютер отображает второе изображение.

Стандартная линия отладки синего роутера составляет 1,8 метра, а также небольшое количество 3,6 -метровых линий управления.

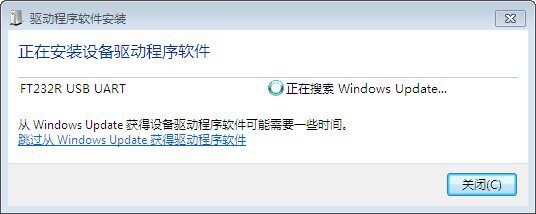

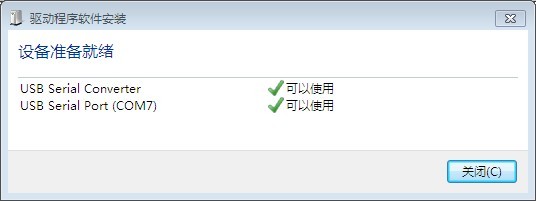

Драйвер может быть загружен автоматически после подключения подлинных окон или успешно обновленных окон, и нет необходимости вручную устанавливать его.

Оказывается, компьютер установил старый драйвер.Пожалуйста, удалите старый драйвер, а затем позвольте компьютеру автоматически установить его снова.

Если автоматическая установка неудачна, USB -серийный драйвер может быть расположен вручную. Пожалуйста, загрузите его на официальном сайте веб -сайта Xinhekang или FTDI или свяжитесь с клиентом, чтобы отправить вам драйвер. Если драйвер не установлен, связь не может быть сделана. Пожалуйста, не сомневайтесь, можно ли использовать кабель. 100% протестирован.

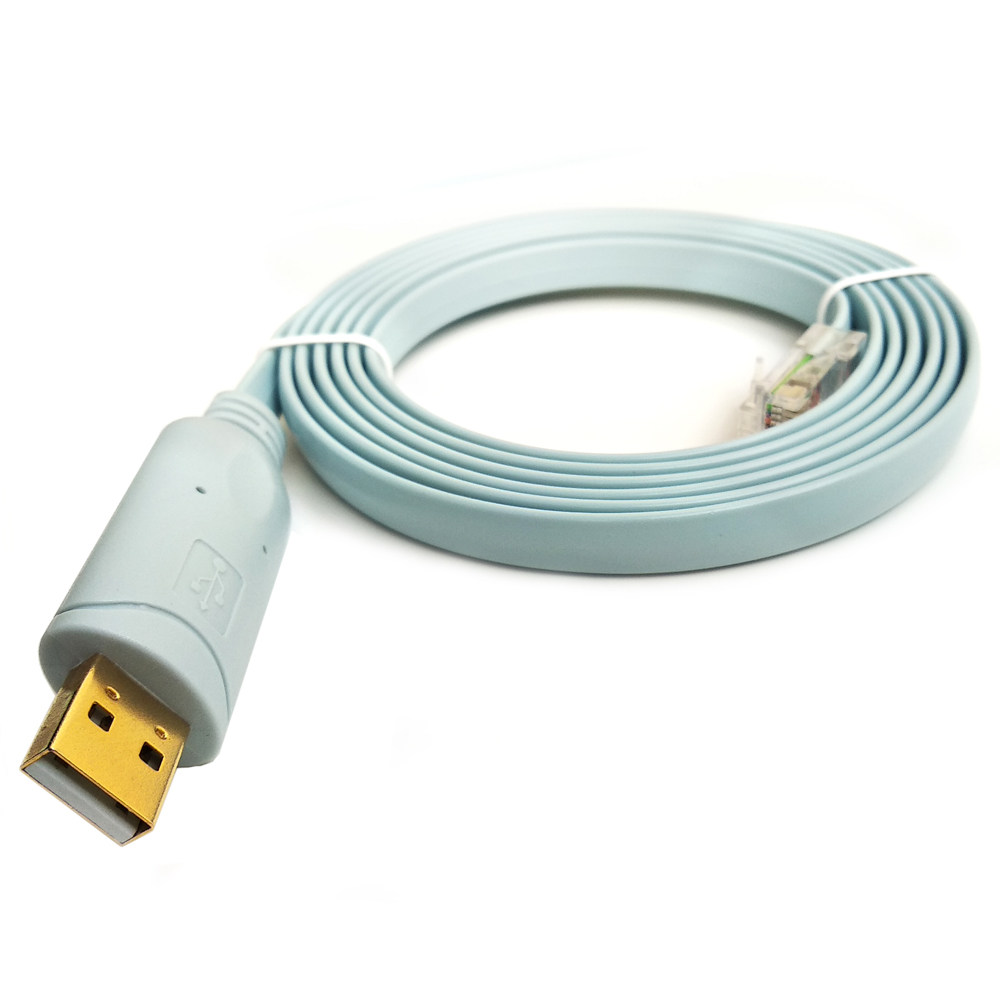

FTDI USB2.0 RS232 TO RJ45 Cisco Router Router Cable (Cisco Console Cable) поддерживает Ruijie, Huawei, Cisco, Juniper, 3com маршрутизаторы и выключатели. (Серия Huawei H3C-S1500 не поддерживает ее, пожалуйста, будьте осторожны снимать).

USB -серийная линия, USB для набора порта, USB -консольная линия
Тип: USB2.0 RS232 до RJ45
Цвет: небо синий

Чип: FT232RL или FT231XS
Материал: чистая медь 8 ядра 28# черная круглая или плоская линия
Сертификация: переданный охват, SGS, ROHS, сертификация CE

Длина линии: 1,8 метра, 0,3 метра, 3,6 метра. Необязательно, верхнее количество может быть настраивано в длину или напечатано на плоской линии, логотип.

Вы можете настроить упаковку для количества:

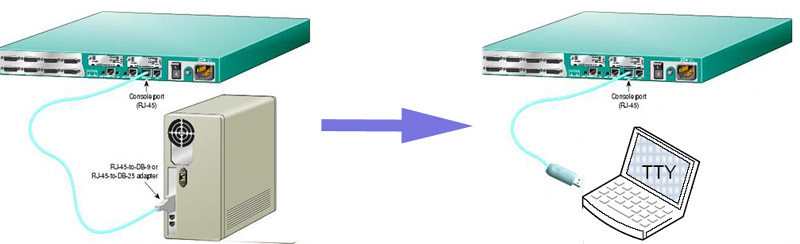

В прошлом компьютеры имели последовательные порты DB9 и использовали кабель управления DB9-RJ45, но большинство ноутбуков в настоящее время не имеют последовательных портов DB9 и имеют только USB-порты. Этот кабель используется для решения проблем связи ноутбуков, планшетов, мобильных телефонов и т. Д. Без последовательных портов и маршрутизаторов, таких как Cisco. Некоторые клиенты использовали две линии вместе, что было не удобно. Эта линия заменила две линии, что было удобным и практичным.



Доступны драйверы, которые позволяют устройствам FTDI работать со следующими операционными системами:

  • Windows 10

  • Windows 8.1 x32

  • Windows 8.1 x64

  • Windows 8

  • Windows 8 x64

  • Windows Server2012

  • Windows Server 2008 R2

  • Windows 7

  • Windows 7 x64

  • Windows Server 2008

  • Windows Server 2008 x64

  • Windows Vista

  • Windows Vista x64

  • Windows Server 2003

  • Windows Server 2003 x64

  • Windows XP

  • Windows XP x64

  • Windows ME

  • Windows 98

  • Linux

  • Mac OS X

  • Mac OS 9

  • Mac OS 8

  • Windows CE.NET (версия 4.2 и выше)

  • Android

  • Windows RT

Support for WinCE7.0
Первоначальное функциональное тестирование, проведенное FTDI, показало, что драйверы FTDI работают должным образом в Windows CE 7.0.

Поддержка старых версий Windows Desktop.

ПРИМЕЧАНИЕ. Microsoft прекратила поддержку сертификации XP и VISTA через свою программу тестирования WHCK. Таким образом, текущие сборки по-прежнему будут работать на XP и VISTA, но не сертифицированы Microsoft.



Differences in Driver API

Для большинства этих операционных систем доступны два типа драйверов: драйверы виртуального COM-порта (VCP) и прямые драйверы (D2XX). Драйвер VCP эмулирует стандартный последовательный порт ПК, поэтому с устройством USB можно обмениваться данными как со стандартным устройством RS232. Драйвер D2XX обеспечивает прямой доступ к USB-устройству через интерфейс DLL.

Чтобы найти драйверы, которые вы хотите установить для устройства, выберите, какой из типов драйверов вы хотите использовать (VCPorD2XX), а затем найдите соответствующие операционные системы.  За исключением Windows 98 и Windows Me, все устройства поддерживаются в каждом пакете драйверов.



Если для Android требуется драйвер VCP, обратитесь к следующему примечанию по применению: TN 132 Добавление устройств FTDI Поддержка драйвера VCP в Android



About FT232RL

FT232R - это последнее устройство, которое будет добавлено в FTDI‘ FT232R представляет собой интерфейс USB-последовательный интерфейс UART с необязательным выводом генератора тактовой передачи и новым FTDichip-ID? Функция безопасности Dongle. Кроме того, доступны асинхронные и синхронные режимы интерфейса. USB -последовательные конструкции с использованием FT232R были дополнительно упрощены путем полной интеграции внешнего EEPROM, тактовой цепи и USB -резисторов на устройство.

FT232R добавляет две новые функции по сравнению с его предшественниками, эффективно делая его"3-in-1"Чип для некоторых областей применения. Внутренне сгенерированные часы (6 МГц, 12 МГц, 24 МГц и 48 МГц) могут быть выведены из устройства и используются для управления микроконтроллером или внешней логикой. Уникальное число (FTDichip-ID?) Сжигается в устройстве во время производства и читается по USB, что формирует основу для безопасности, который можно использовать для защиты программного обеспечения для приложений клиента.

  • Единый чип USB в асинхронный интерфейс передачи последовательных данных.
  • Весь USB -протокол, обработанный на чипе - не требуется программы для прошивки USB.
  • Поддержка интерфейса UART для 7 или 8 битов данных, 1 или 2 стоп -битов и add / vв. / Mark / Space / No Parity.
  • Полностью вспомогательное аппаратное обеспечение или программное обеспечение x-on / x-off.
  • Скорость передачи данных от 300 бод до 3 мегабоу (RS422 / RS485 и на уровнях TTL) и 300 бод до 1 мегаву (RS232).
  • Встроенная поддержка символов событий и условия разрыва линии.
  • New USB FTDIChip-ID? feature.
  • New configurable CBUS I/O pins.
  • Автомобильный контроль буфера для приложений RS485.
  • Transmit and receive LED drive signals.
  • Новые параметры сигнала тактового сигнала 48 МГц, 24 МГц, 12 МГц и 6 МГц для управления внешним MCU или FPGA.
  • FIFO получает и передачу буферы для высокой пропускной способности данных.
  • 256 байтовый буфер с приемами байтов и 128 -байт -буфер с использованием технологии сглаживания буфера для обеспечения высокой пропускной способности данных.
  • Adjustable receive buffer timeout.
  • Синхронные и асинхронные параметры интерфейса режима битов с RD# и WR# Strobes.
  • New CBUS bit bang mode option.
  • Интегрированный 1024 -битный внутренний EEPROM для конфигурации ввода -вывода и хранения USB VID, PID, серийного номера и строк описания продукта.
  • Устройство предоставляется предварительно запрограммировано с уникальным серийным номером USB.
  • Support for USB suspend / resume.
  • Поддержка для автобусных, самостоятельных и мощных конфигураций USB с мощным автобусом.
  • Интегрированный преобразователь уровня 3,3 В для USB -ввода -вывода.
  • Интегрированный преобразователь уровня на UART и CBU для взаимодействия с логикой 5 В - 1,8 В.
  • True 5V / 3,3 В / 2,8 В / 1,8 В вывод диска CMOS и вход TTL.
  • High I/O pin output drive option.
  • Integrated USB resistors.
  • Integrated power-on-reset circuit.
  • Полностью интегрированные часы - не требуется внешний кристалл, осциллятор или резонатор.
  • Полностью интегрированная фильтрация снабжения AVCC - нет отдельного контакта AVCC и не требуется внешний R -C -фильтр.
  • UART signal inversion option.
  • USB bulk transfer mode.
  • 3.3V to 5.25V Single Supply Operation.
  • Low operating and USB suspend current.
  • Low USB bandwidth consumption.
  • UHCI / OHCI / EHCI HOST CONTERCOLLER COMPATIBLE.
  • USB 2.0 Full Speed compatible.
  • -40°C to 85° C расширенный диапазон рабочей температуры.



О FT231X

    Единый чип USB в асинхронный интерфейс передачи последовательных данных.
    Весь USB -протокол обрабатывается на чипе. Не требуется программы прошивки, конкретного USB.
    Полностью интегрированный 2048 байт eEPROM для хранения дескрипторов устройства и конфигурации ввода -вывода CBUS.
    Полностью интегрированная генерация часов без внешнего кристалла, плюс опциональный выбор частоты тактовой частоты, позволяя интерфейсу без клей для внешнего MCU или FPGA.
    Ставки передачи данных от 300 бод до 3 мбауда.
    512 -байт -буфер и 512 -байт -буфер, использующий технологию сглаживания буфера, чтобы обеспечить высокую пропускную способность данных.
    FTDI&В виртуальном компоненте (VCP) и прямых (D2XX) и прямых (D2XX) водителях RSQUO;
    Configurable CBUS I/O pins.
    Передавать и принять светодиодные сигналы.
    Поддержка интерфейса UART для 7 или 8 битов данных, 1 или 2 стоп -битов и add / wors / mark / space / no parity
    Синхронные и асинхронные варианты интерфейса бит с RD# и WR# Strobes.
    Обнаружение зарядного устройства аккумулятора. Может использоваться мобильными устройствами для обнаружения наличия зарядного устройства на USB -порту, чтобы обеспечить более высокую ток / более быструю зарядку батарей.
    Устройство предоставляется заранее запрограммировано с уникальным серийным номером USB.
    Поддерживает автобусные, самостоятельные и мощные конфигурации USB с мощностью.
    Интегрированный +3,3 В преобразователь уровня USB ввода/вывода.
    True 3.3V CMOS -выход и вход TTL.
        (Работает до 1v8 с внешними подтягиванием, а также устойчив на 5 В)
    Настраивается прочность вывода ввода -вывода.
    Интегрированная схема питания на разрешении.
    UART signal inversion option.
    Internal 3.3V/1.8V LDO regulators
    Низкий эксплуатационный ток 8MA (типичный) и USB приостановка тока 125UA (типичный) тока.
    Low USB bandwidth consumption.
    UHCI/OHCI/EHCI HOST CONTERCOLLER COMPATIBLE.
    USB 2.0 Full Speed compatible.
    Расширенный диапазон рабочей температуры: -40°C to 85°C
    Доступны в компактных PB-бесплатных 20-контактных SSOP и пакетах QFN (оба соответствуют ROHS).

Typical application

    USB в RS232/RS422/RS485
    Модернизация наследия периферийных устройств до USB
    Сотовые и беспроводные кабели передачи данных и интерфейсы передачи данных USB
    Интерфейный MCU/PLD/FPGA Designs для USB
    USB -аудио и низкая пропускная пропускная способность передачи видеодантеров
    PDA to USB data transfer
    USB Smart Card Readers
    USB Instrumentation
    USB Industrial Control
    USB MP3 Player Interface
    USB FLASH Card Reader and Writers
    Set Top Box PC - USB interface
    USB Digital Camera Interface
    USB Hardware Modems
    USB Wireless Modems
    USB Bar Code Readers
    Обнаружение выделенного порта зарядного устройства (DCP) включает зарядку аккумулятора при более высоком токе для более быстрого времени зарядки.





Этот кабель предназначен для обновления кабеля DB9 до RJ45, вы можете ссылаться на следующую информацию о кабеле DB9-RJ45:

Стандарт, ранее известный как RS-232 или RS232, стал EIA-232, а затем TIA-232. Большая часть мира по -прежнему называет его 232 рупий, но используется много имен.

RS-232D или EIA-561 определяет назначения выводов для использования RS-232 с разъемами RJ45.

For an RJ45 male connector, the one you' ll Найдите на обоих концах кабеля Cat6, штифт 1 - это левый наибольший штифт, когда вы смотрите на разъем с вкладкой, и кабель уходит от вас. Это&#39, легче избавиться от кабеля с вкладкой, и в этом случае вывод 1 находится справа, что приводит к большой потенциальной путанице.

  для женского разъема DB9 штифт 1 находится верхний справа, а штифт 6 - нижняя справа, когда вы смотрите на разъем с кабелем, уходящим от вас, и стороной с пятью контактами сверху.

 At this point it&"Наверное, полезно упомянуть, что вам нужно только три линии, чтобы иметь функциональный кабель. Вы' LL нуждается в RD, TD и Ground. Все остальные линии используются программным обеспечением для управления данными. Три критические линии обрабатываются аппаратным обеспечением. Но большинство из нас дон' не пишите программное обеспечение на обоих концах, так что оно может навсегда ждать перехода сигнала, который никогда не произойдет.

 Cisco RJ45 to DB9 Serial Console Pinout

If you' знаком с маршрутизаторами Cisco, тогда вы' ve видел серийный консольный разъем RJ45, который они используют, и светло -синий кабель RJ45 к DB9. Это не следует за стандартом EIA-561.

Cisco RJ45 to DB9 Serial Console Cable

RJ45DB9AbbreviationDescription
18CTSClear To Send
26DSRData Set Ready
32RDReceived Data
45GNDGround
55GNDGround
63TDTransmit Data
74DTRData Terminal Ready
87RTSRequest To Send

Этот кабель отлично работает с Minicom или гипермером, потому что аппаратное и программное обеспечение Cisco обрабатывает его. Это&#39, безусловно, возможно, чтобы подключить ваши разъемы RJ45/DB9 после этой распиновки. Если вы это сделаете, пожалуйста, отметьте разъем ясно, чтобы остальные выиграли't assume it's an RS-232D or EIA/TIA-561 pinout.

Единственная потенциальная проблема с этим заключается в том, что DB9 PIN 1 для обнаружения несущей (CD) отсутствует. Обычно мы видели бы вывод 1 и вывода 6 (CD и DSR), подключенные к выходу DTR с дальнего конца. Но, как я могу засвидетельствовать, кабель работает. И я' VE выбил кабель, чтобы подтвердить, что контакт 1 и контакт 9 не подключены ни к чему.

Cisco использует две линии для земли, чтобы уменьшить перекрестные помехи, что может стать преимуществом для особенно длинных кабелей кабеля.



Сохраните много трюков и автоматически заполните их за один шаг. Это одно из преимуществ серийного кабеля USB чипа FTDI.

Некоторые друзья сказали, что после его установки не было общения, поэтому мы должны посмотреть на следующие вопросы:



1. Соответствует ли серийный номер порта в настройках программного обеспечения? Некоторое программное обеспечение для терминалов может только установить COM1 на COM8, поэтому вам необходимо изменить номер последовательного порта на один из 1-8 в списке последовательных портов. После того, как номер последовательного порта будет согласован, компьютер и устройство могут найти друг друга.

2. Посмотрите, подключен ли TXD с RXD. Я занимался USB-сепаратическими продуктами более десяти лет. Наиболее распространенными понятиями, которые являются TXD и RXD DTE и DTC, являются TXD и RXD. Чтобы использовать относительно простой для аъ мнений пример, все понимают, что это похоже на создание системы циркуляции охлаждения температуры воды между двумя бассейнами. Таким образом, водопроводная труба (TXD) с одной стороны должна быть подключена к водопроводной трубе (RXD) на другом конце, а труба водоснабжения должна быть подключена к водопроводной трубе другой стороны (TXD), чтобы вода могла циркулировать. При использовании в последовательном порте, то есть TXD устройства должен быть подключен к RXD компьютера, RXD должен быть подключен к TXD, TXD является передачей данных, а RXD - прием данных. Но существует относительный аспект между TXD и RXD. TXD/RXD должен быть относительно компьютеров или устройств. TXD отправляется по сравнению с компьютерами, но по сравнению с оборудованием, именно провод должен получать сигналы.

3. Наиболее часто используемый последовательный порт - RS232, но существует также своего рода TTL (уровень TTL1.8V, уровень TTL3.3V, уровень TTL5V), RS485, RS422 и т. Д., Которые называются сигналами серийного порта. Если приобретенные сигналы провода и устройства несовместимы, конечно, они не могут общаться, как люди, которые говорят на разных языках, не могут сообщать, разные категории сигналов не могут отправлять данные друг другу, по крайней мере, они искажены.Боюсь, вам нужно связаться с производителем, чтобы снова купить линию.

Немного более полезные знания: как отличить сигналы RS232 и TTL?
Включите устройство и позвольте устройству быть в режиме отправки данных.В настоящее время используйте мультиметр, чтобы проверить штифт и GND сигнала отправки (обратите внимание, что мультиметр находится в тестовом барьере напряжения постоянного тока, 20 В).Если это сигнал RS232, появится напряжение 9-12V.Если это TTL, то будет выходить напряжение 1,8 В/3,3 В/5 В. Конечно, это не совсем это значение, и будут небольшие различия в зависимости от тестовой среды. Точно так же возможно, что нет никакого сигнала квалификации.

Это все на сегодня.Если у вас есть какие -либо вопросы, пожалуйста, свяжитесь с нами для онлайн -ответов или телефонных звонков.
Этикетка:Установка драйвера кабеля серийного порта USB
