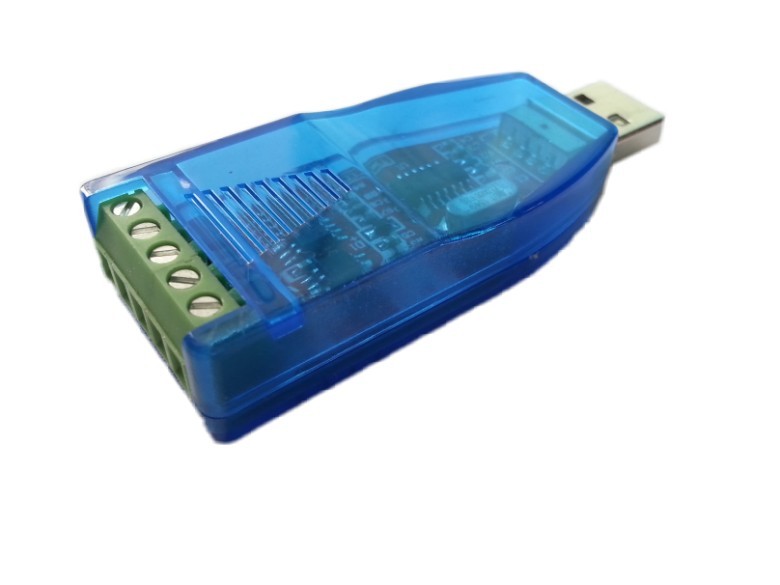

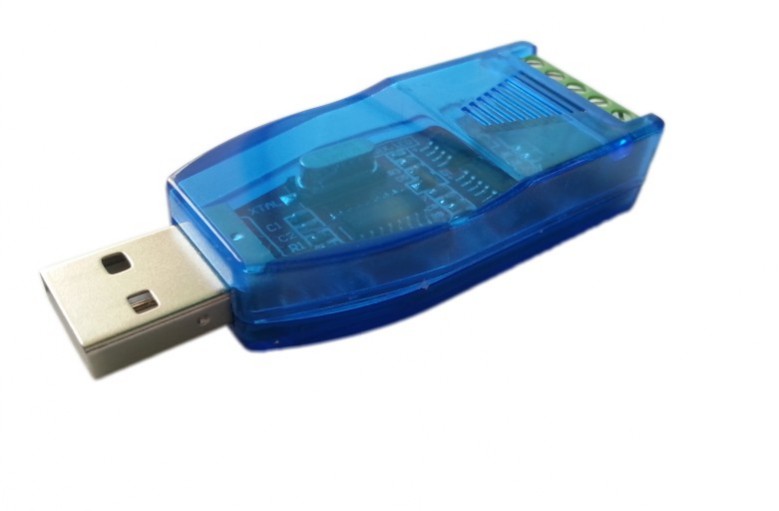

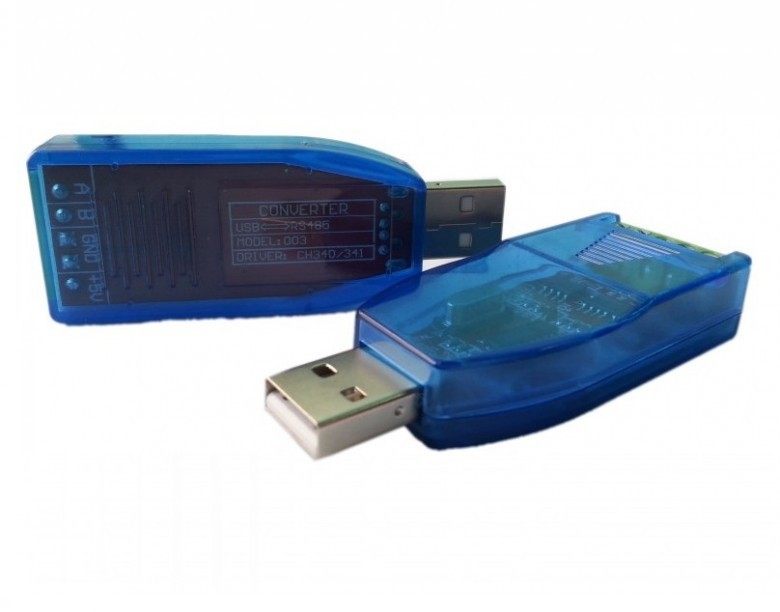

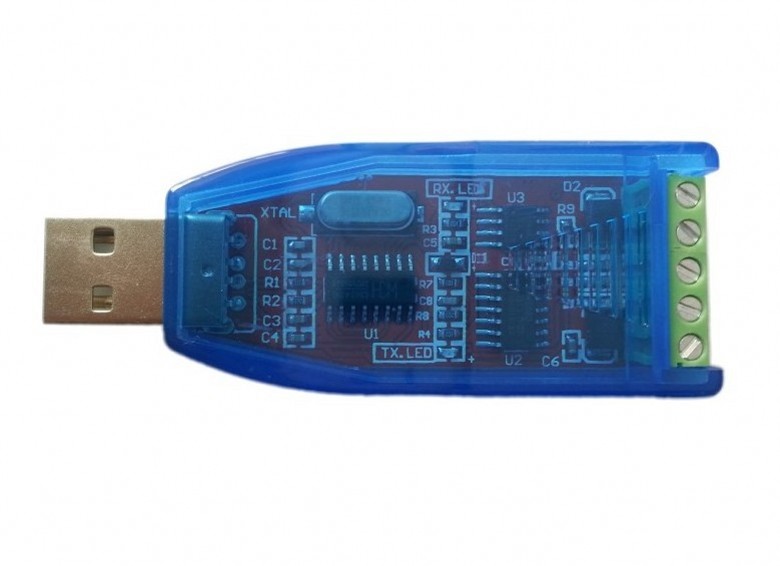

YF -U5B2 USB-485 Lightning Shroefice и Ruge Shock-Rooble USB в RS485 преобразователь с светом индикатора сигнала
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | B2 Host + Driver Disc, B2 Host |
Особая функция:
принестиTVSФункции ингибирования мгновенной ингибирования предотвращаются несовместимыми уровнями, которые заставляют внутренние фишки плавно и приносят приемные фонари;Супер удобный метод проводки.
Чрезмерная защита переходного процесса:
Мгновенные помехи, такие как молниеносная защита, антистатическое разряд, анти -волновое воздействие, переключатель энергосистемы и т. Д., Для этих переходных помех мы используем защитные цепи, чтобы защитить их и обходить вредную переходную энергию на землю.
Полное превзойти аналогичные продукты и много чулок.Независимо от того, находится ли продавец в или нет, пожалуйста, возьмите прямую оплату.
Этот продукт разработан в соответствии с промышленными стандартамиПолем Он имеет анти-световые удары, антистатические амортизации и ограниченный склонный привод, эффективно ограничивая электромагнитные помехи.Решите суперпозицию действительных и недействительных сигналов на цепи передачи.Бесплатная скорость передачи данных до115200bitСущностьСледовательно, кабель данных связи этого продукта может использоваться в обычных кабелях данных.Вы можете быть абсолютно уверены в нашей производительности!
Адрес загрузки драйвера:
http://pan.baidu.com/s/1gdzlAMJ
(Скачать первый)
Процесс установки диска: загрузите пакет драйверов и найдите его после декомпрессии

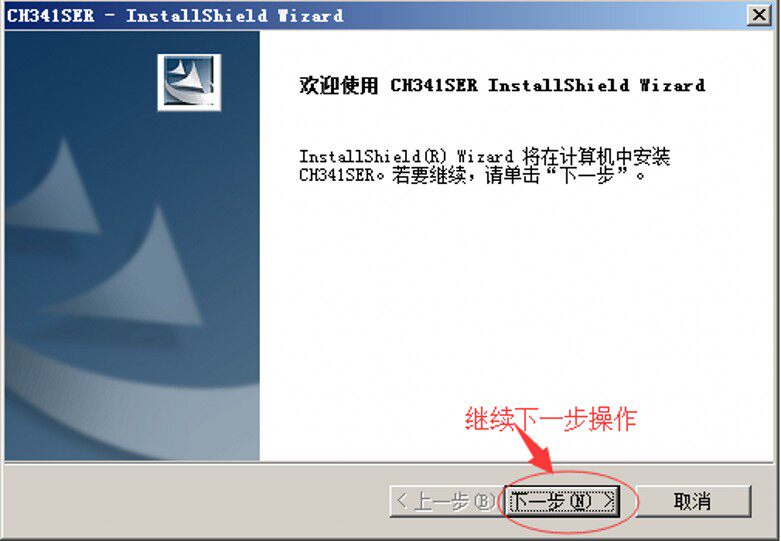

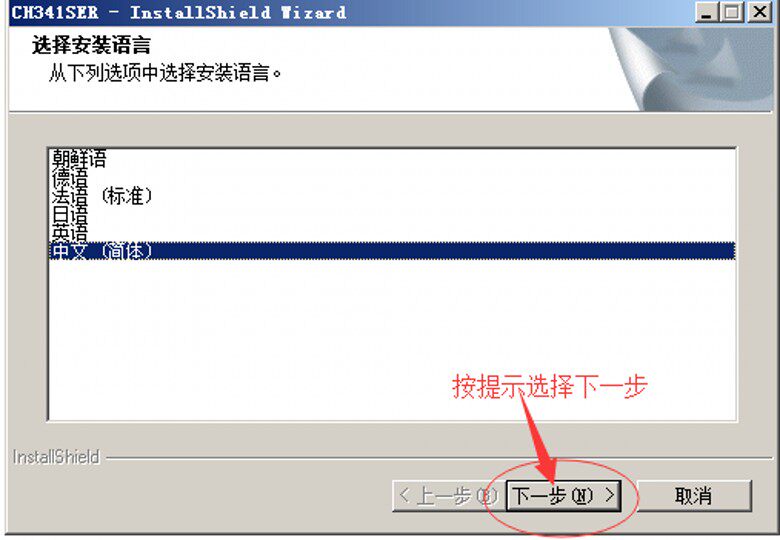

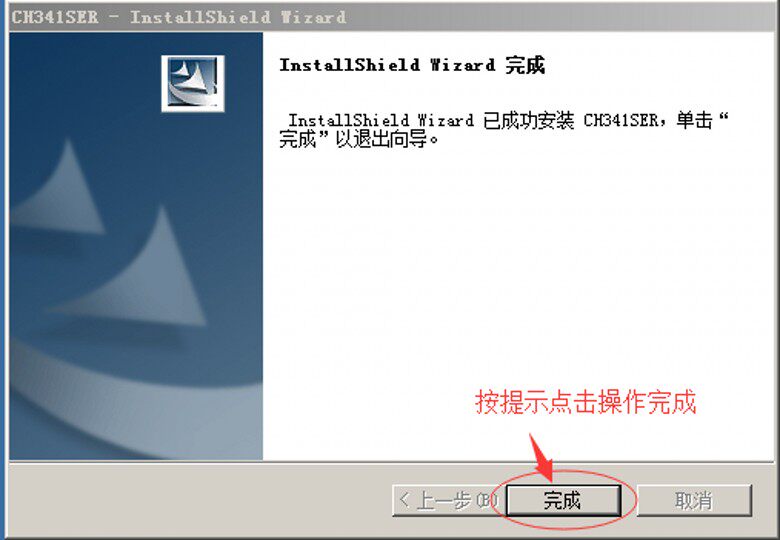

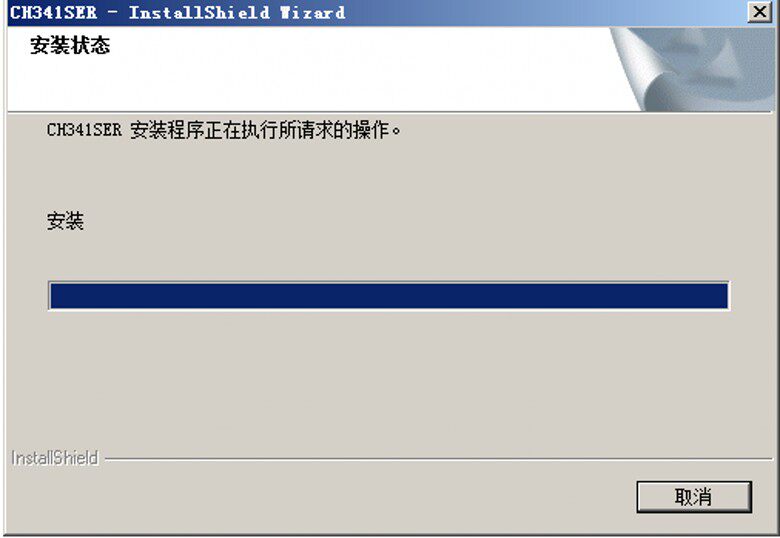

Процесс установки, как показано ниже:

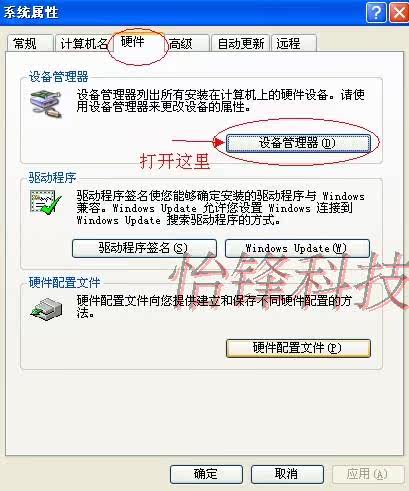

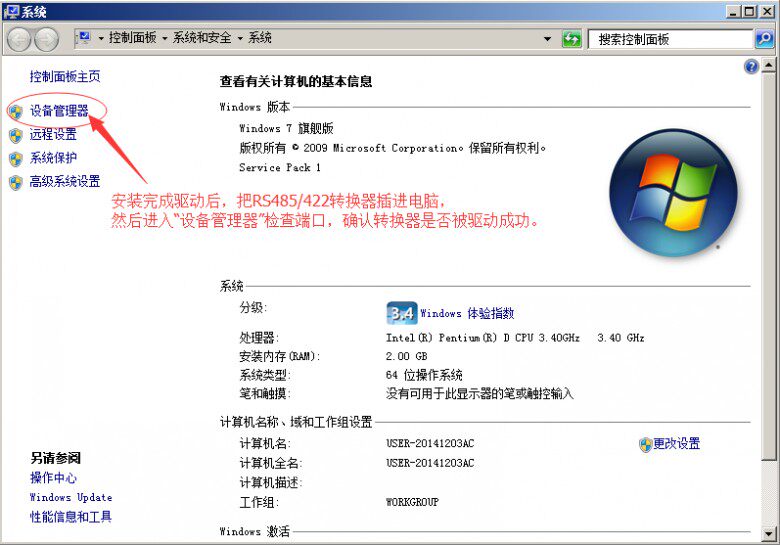

Затем открыть“Диспетчер устройств”Проверьте, обычно устанавливается драйвер.

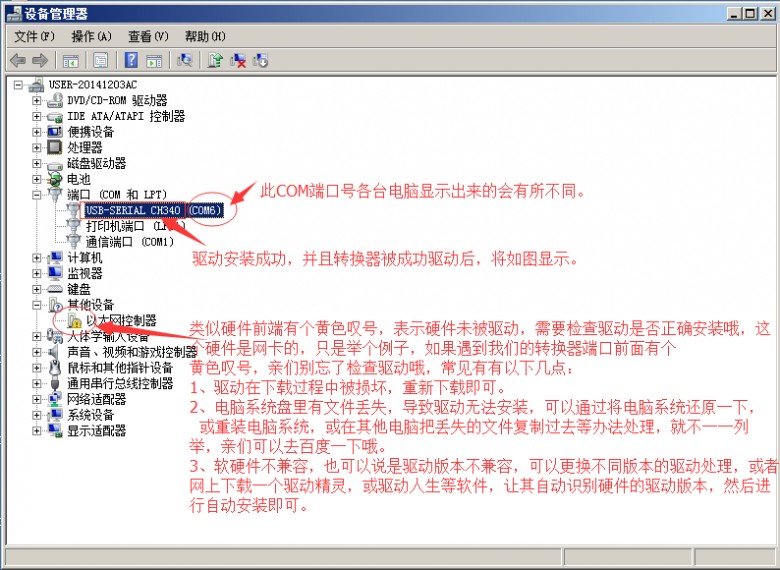

войти“Диспетчер устройств”После поиска порта,
Наши продукты поддерживают совместимую со следующей операционной системой:
- Windows 98SE
- Windows ME
- Windows 2000 SP4
- Windows XP SP2 and above (32& 64 bit)
- Windows Server 2003 (32& 64 bit)
- Windows Server 2008 / 2008 R2 (32& 64 bit)
- Windows Vista (32& 64 bit)
- Windows 7 (32& 64 bit)
- Windows 8 (32& 64 bit)
- Windows 8.1
- Windows 10
Инструкции по подключению:
1,USBИнтерфейс, вставьте непосредственно к компьютеру при использованииUSBинтерфейс.
2,RS485Интерфейс шины:модульAЦелевое устройство подключения интерфейса интерфейс,модульBИнтерфейс подключение целевого оборудования B Интерфейс.(Есть терминал проводкиA,BСлова представляют интерфейс и целевые устройства связи485Интерфейсы A и B интерфейса шины связываются с соответствующим соединением. Некоторые логотипы оборудования D+ представляют A, D-индекции B.Полем
a), Схема схема проводки 1:
b)Схема схема проводки 2:
C), Схема схема проводки 3:
3,Вы можете повесить его на автобусе32Связанное оборудование.
приложение:
- Различные ремниRS485Параметры портовых устройств, передачи данных и т. Д.
- LEDОтображать данные связи(Многие компании -дисплеи использовались партиями, совместимы с практически всеми контрольными картами производителей, и они очень просты в использовании после тестирования)Предметы
- станокPLCДанные читают и записывают;
- Мониторинг данных и письменность данных и контроль в диапазоне;
- Домашняя электрическая коллекция управления;
- Система управления доступом; одна карта;
- Различная промышленная автоматизация; инструмент и инструмент;
- Парковка; зарядка автобуса;
- Система столовой -машина посещаемости сотрудников;
- Шоссе по платным станциям;ATMмашина;
Поскольку электронные устройства включены сейчас, они не могут проверить все продукты на рынке один за другим.LEDУправляющие карты, контроль доступа к одной карте и т. Д.), Все продукты тестируются перед тестированием перед доставкой.
- Поддержите диапазон тарифов Поттера:75bps - 115200bps.
- Полностью подходитUSB2.0Стандартный, совместимыйUSB1.1Предметы
- Поддержка, подключение и воспроизведение, а также вставка тепла (USBконец);
- По сравнению с использованиемCH3XXПодобные продукты чипсов могут лучше поддерживать тетрадиUSBрот.
- Может работать в-40℃к+85℃Расширенный диапазон температуры.
- Расстояние связи может быть достигнуто1.2KM, С антиинтерференциальными показателями промышленного сайта;
Добрые советы:
Цена этого продукта дешевая, а микропрофильная организация продается только для обеспечения функций и качества; .. Поддержка, спасибо за понимание.
Если вы столкнетесь с такими проблемами, как небольшое устройство или не использовать его, вы не можете справиться с ним самостоятельно. Вы можете подать заявку на возврат, не влияя на вторичные продажи. Поскольку это не проблема качества, мы не несем ответственности за доставку и возврат Почтовые расходы, поэтому рекомендуется потратить несколько центов, когда вы размещаете заказ на покупку грузовой страховки.
RS485Коммуникация принимает выделенную промышленную оценку485Чип имеет следующие характеристики:
●Реал -защита от неудачи
●Сильная функция управления скоростью свинга помогает добиться бесшехожной передачи данных
●Достичь Гандама500kbpsНет передачи данных ошибок
●У приемника есть1/8Импеданс входов на нагрузку единичной нагрузки, автобус можно повесить на автобусе256Отправитель.
Сводные инструкции для использования:
Сначала загрузите и установите драйвер, затем нажмите метод страницы, чтобы подключить устройство, а затем вставьте егоRS485Модуль на компьютер, в системе“Диспетчер устройств”Проверьте лозунг строки отображения, а затем выберите соответствующий лозунг строки в вашем программном обеспечении приложения (некоторое программное обеспечение для устройств автоматически соответствует, не нужно выбирать настройки), вы можете отправлять и получать данные, открывая последовательный порт, так просто.Что касается проблемы программного обеспечения для приложений для клиентов, клиенты должны решить его сами.Те, которые не использовались485Коммуникация, не знакомое со своими собственными программными операциями, клиенты, которые зависят от других, рекомендуют консультироваться с техническими специалистами вокруг них.
Экспресс описание:
Отправьте недавно выпущенное по умолчанию; пожалуйста, обратитесь к грузам для других экспресс -доставки, обратите внимание в сообщении и будет изменено.
Вообще днем17:30Предыдущий платеж может быть отправлен в тот же день,17:30Доставка на следующий день после оплаты.Пожалуйста, поймите!
Покупатель должен прочитать (очень важно)
Предпродажные инструкции:
1, Поскольку продажи этого магазина относительно быстрые, а инвентарь труднее обновлять во времени, поэтому, пожалуйста, свяжитесь с товарами, которые сначала смотрят покупатели, а затем возьмите его после подтверждения, что он доступен.Продукты этого магазина сняты в натуральной форме.
2. Когда покупатель берет какие -либо продукты, сначала проверьте“Вернуть страхование грузовых перевозок”Отправить заказы на покупку, чтобы гарантировать, что когда покупатели должны вернуться, страховая компания оплачивается, чтобы избежать рождения обеих сторон“Вернуть и обмениваться почтовым спором”спор.
Инструкции по доставке:
1,Этот магазин по умолчанию в Shentong Express. Если область, где курьер недоступен, или покупатели должны указать компанию по доставке для доставки, пожалуйста, сообщите нам вовремя, чтобы договориться отдельно, в противном случае все обязанности должны нести покупатель.
2.Основываясь на отношении ответственности за покупателей, все наши продукты будут протестированы перед доставкой перед упаковкой, чтобы снизить риск покупок в Интернете.Следовательно, если продукт, полученный покупателями, имеет след небольшого оттенка трения, это нормальное явление.
3.При нормальных обстоятельствах в тот день17:00Продукты, взятые до отправки в тот же день.Если вы столкнетесь с особыми обстоятельствами, такими как занятая работа, вы договоритесь на следующий день, пожалуйста, простите меня!
Инструкции по получению:
1,После получения продукта покупатель должен разобрать инспекцию пакетов перед курьером, чтобы подтвердить, что продукт не поврежден, и количество верно перед подписанием. Если количество не совпадает, и продукт поврежден, пожалуйста, отказайтесь напрямую и возвращайте напрямую и уведомить нас как можно скорее.
2.После того, как покупатель принимает подписание, он представляет собой целостность и количество продукта покупателя. Пожалуйста, не поднимайте против нас возражения по аналогичным причинам. Магазин не примет и несет ответственность.
3.Экспресс -компании откладывают время получения по особым причинам (например: автомобильные аварии, задержки в полете, утечки, ликвидация, праздники, неверные очки и т. Д.). Медведь.Поскольку мы не можем его поддержать, мы не принимаем среднюю разницу, данную покупателем из -за задержки курьера.
Инструкции по возврату:
1,Этот магазин добавил услуги по безопасности потребителей, и не может быть никаких оснований возвращать товары в течение семи дней.Однако, независимо от того, что причина для покупателей возвращается, отгрузка возврата несет покупатель, и магазин отказывается платить.Ни, а кубиты не сообщали, что они были возвращены из -за проблем с качеством. После возвращения мы должны быть проверены. Покупатель должен нести возвратный груз проблемы с качеством NUO.
2.Продукты возврата покупателей должны быть возвращены в оригинальную упаковку, чтобы убедиться, что оригинальная упаковка не повреждена, и гарантировать, что она не влияет на вторичные продажи, в противном случае она откажется возвращаться.
Уведомление о послеотчении:
1,Как правило, товары, продаваемые нашим магазином, подлежат дате на гарантийной лейбле. Продукты, которые имеют гарантию перед доставкой, опубликуют наши гарантийные этикетки. Из -за проблем с качеством, но плата за возврат доступна. Покупатели должны выдержать.Если есть подарки, то предметы, которые вы подарете, не находятся в диапазоне гарантии.
2.Поверхность продукта повреждена, сожжена, коррозии, сломанной, неполной и искаженной; есть признаки разборки, повреждения гарантийных ярлыков, воды в воде, сурового пахнущего и запах.
Уведомление о оценке:
1,После того, как покупатель получит продукт, если вы неудовлетворительны, пожалуйста, свяжитесь с нами вовремя, мы сделаем все возможное, чтобы решить его, пока вы не будете удовлетворены. Он отменит все услуги после -сал для покупки товаров и зарезервировать право жаловаться на Taobao Полем
2.Дар не входит в объем оценки из -за дружбы.Пожалуйста, не давайте плохой отзыв из -за подарков.
3.Покупатель необоснован, угрожает запугать и сознательно устраивает проблемы. Этот магазин отменит услугу продукта после -са и даст плохой отзыв, и обращение к концу!
один,RS485Связанные знания приложения:
RS-485Максимальное расстояние передачи стандарта примерно1219MI, максимальная скорость передачи10Mbps.
обычно,RS-485Сеть использует сбалансированную витую пару в качестве трансмиссионной носитель.Длина баланса извращенной витой линии обратно пропорциональна скорости передачи, только в20kbpsНиже скорости можно использовать для использования самой длинной длины кабеля.Только на небольшом расстоянии может быть получена максимальная передача скорости.Вообще говоря,15Максимальная скорость передачи скручивающего провода риса только1Mbps. RS-485Сеть принимает прямую линию и структуру парка, которую необходимо установить2Один терминал соответствует сопротивлению, и его требования к сопротивлению равны характерному импедансу кабеля передачи (общее значение120Ω)СущностьКогда расстояние крутящего момента, или передача данных с низкой скоростью поглощения, сопротивление соответствующего соответствия терминала не требуется, то есть, как правило,300Ниже метра,19200bpsНет сопротивления соответствующего терминала.Сопоставление о сопоставлении терминалов установлено вRS-485Две конечные точки сети передачи, подключенные параллельноA-BМежду булавками.
два,485Некоторые небольшие впечатления от приложения
1Последовательность не соответствует при получении и получении:
485Это полусредняя связь. Для отправки и получения конвертации требуется определенное количество времени, поэтому оно обычно задерживается между переходом и преобразованием получения и каждым кадром данных. После данных кадра появляется код ошибки, вы можете соответствующим образом увеличить время задержки, чтобы наблюдать, решается ли проблема.
2,R0Подключите сопротивление тяги:
Асинхронные данные об связи передаются байтом. Перед тем, как каждый байт передает, необходимо использовать плоский старт с низким содержанием силы для достижения рукопожатия.Чтобы предотвратить вмешательство сигналов, вызванных ошибкойRO(Вывод приемника) генерировать отрицательный прыжок, так что приемный конецMCUВведите статус принятия, рекомендуйтеROВнешний10kΩПодтягивающий резистор.
три,поддерживатьRS-485Общий метод
1) Если система полностью парализована, большинство из них из -за чипа узлаVA,VBДля разбивки питания используйте многометровый тестVA,VBДифференциальное напряжение плесени равно нулю, а напряжение Co -Mode земли больше, чем3VВ это время вы можете обнаружить размер общего напряжения модуля. Чем больше напряжение Co -моде, тем ближе к точке разлома и чем дальше;
2) Несколько последовательных узлов в автобусе не могут работать нормально.Обычно вызвано сбоем одного узла.Сбой узела приведет к соседству2~3Узел (обычно следующий) не может общаться, поэтому он будет отделен от шины один за другим. Если узел отделен от задней линии, он может вернуться к нормальному, указывая, что узел неисправен;
3) Концентрированный источник питанияRS-485Некоторые узлы часто кажутся ненормальными, когда призывают к системам, но каждый раз не совсем одинаково.Это потому чтоRS-485Получающий конец управленияTCДизайн необоснован, что вызывает хаотический узел и получение состояния, когда микро -система -мощность, что приводит к блокированию автобуса.Метод улучшения состоит в том, чтобы установить переключатель питания каждой микро -системы, а затем питание друг на друга;
4) Система в основном нормальная, но иногда не смогла общаться.Как правило, надежность системы находится в критическом состоянии из -за необоснованной конструкции сети, и лучше всего изменить проводку или увеличить модуль реле.Одним из экстренных методов является замена неудачных узлов на чип с лучшей производительностью;
5)потому чтоMCUОтказTCКонец находится в длинном состоянии волос и вытащил автобус.Напомните читателю не забывать правоTCЭкзамен.хотяRS-485Указывает, что дифференциальное напряжение режима больше, чем200mVМожет работать нормально.Но фактическое измерение: хорошо организованная система, дифференциальное напряжение плесени обычно находится в1.2VСлева и справа (из -за разницы в распределении сети и скорости скорости может привести к напряжению дифференциального напряжения плесени0.8~1.5VВнутри области).
