ORICO/ORRE USB3.0 Division High -Speed One -four 4/7 Port Platform Compacit Notebbook USB -интерфейс -концентратор Hub поддерживает мобильный разъем USB -конвертер с жестким диском
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 0.15m
- 0.3m
| Длина: | 0.3m, 1m, 0.15m |
| Цвет: | USB3.0 One Trang Four Twu3, USB3.0 ОДИН ПАРТИВАЕТ ЧЕТЫРЕЕ ВЕЛИЯ TWU3, USB3.0, один перетаскивание семь белых TWU3, USB3.0 One Drag Seven Twu3, USB3.0 One Trag Four W6PH4, USB3.0 One Trag Four W5PH4, USB3.0 One Trang Four W8PH4, USB3.0 One Trag Four W5P-U3, USB3.0 ОДИН ПАРТИВАЕТЕ ЧЕТЫРЕ W9PH4 с независимым переключением, USB3.0 Один перетаскивание Трехнологического сетевого кабельного порта HR01 |
Обзор продукта:
Обзор 4-портового концентратора USB 3.0 Orico W6PH4
(Обратите внимание, что следующая оценка относится к версии 2013 года, а в новой версии продукта будет проведен полный спектр оптимизаций.)
С конца прошлого года Orico выпустила несколько портативных концентраторов USB 3.0 для ультрабуков и ноутбуков, в том числе W8PH4 и W7PH4, оба из которых представляют собой 4-портовые концентраторы USB 3.0. Помимо различий во внешнем виде, W8PH4 и W7PH4 используют микросхему управления концентратором VIA VL812 USB3.0, а Orico недавно выпустила четырехпортовый концентратор USB 3.0 W6PH4 с ведущим устройством с меньшим энергопотреблением. HUB, можно сказать, является модернизированной версией первых двух моделей. W6PH4 также представляет собой 30-сантиметровую краткосрочную модель, в основном предназначенную для пользователей, которым требуется портативность, например ноутбуков. Более того, новое основное решение управления сделало W6PH4 полностью сертифицированным для Windows 8 и станет еще лучше с точки зрения совместимости. В следующей статье вы познакомитесь с продуктом W6PH4.
Четырехпортовый концентратор USB 3.0 Orico W6PH4, внешняя упаковка, лицевая сторона
Четырехпортовый концентратор USB 3.0 Orico W6PH4, внешняя упаковка, задняя сторонаOrico действительно глобализирует свою продукцию.W6PH4 использует международную упаковку. На обратной стороне упаковки нет ни одного китайского иероглифа. Если на лицевой стороне нет фотографии продукта W6PH4, обычным пользователям может потребоваться некоторое время, чтобы идентифицировать этот продукт. Кроме того, мы заметили, что на обратной стороне упаковки размещены инструкции к продукту, в том числе инструкции по использованию устройства. Конечно, они тоже на английском языке. Для бытовых пользователей внешняя упаковка W6PH4 может оказаться не такой удобной.
Размер W6PH4 не сильно изменился по сравнению с W7PH4 и W8PH4. Оба они ориентированы на портативных пользователей.Стоит отметить, что продукты W6PH4 полностью используют дизайн пластикового зеркала. Преимущество в том, что оно красивое, но недостаток в том, что на нем легко оставлять отпечатки пальцев и царапины. В то же время W6PH4 также унаследовал Orico USB 3.0. Все конструкции безопасности продуктов HUB включают защиту от перенапряжения, защиту от перегрузки по току, защиту от короткого замыкания и другие функции. В частности, для некоторых современных компактных USB-накопителей в металлическом корпусе корпуса некоторых продуктов не обрабатываются должным образом, что может легко вызвать короткое замыкание концентратора после подключения.
общий

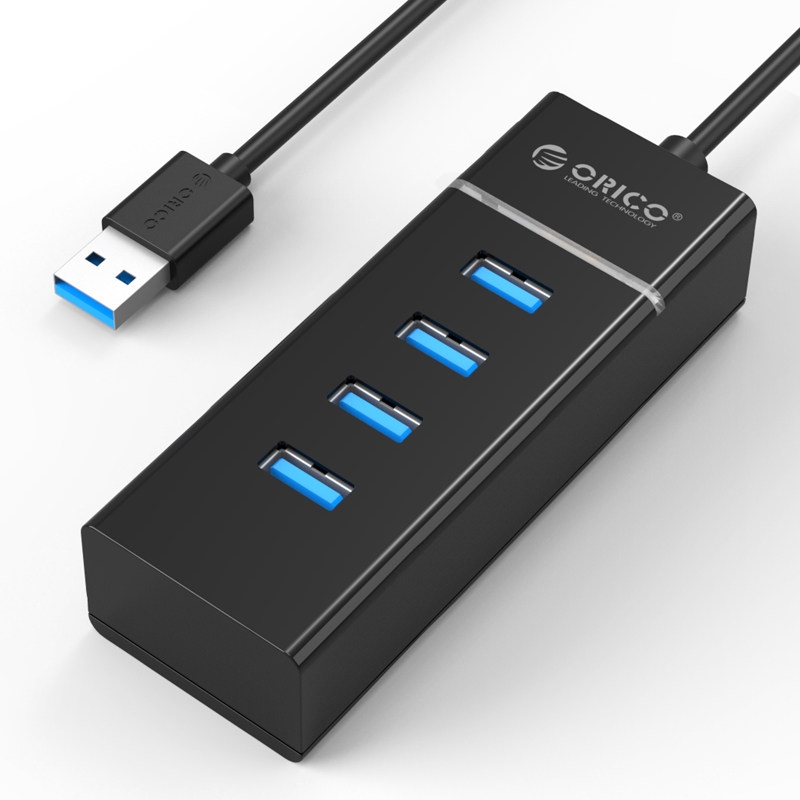

Orico W6PH4 по-прежнему имеет компактную форму жевательной резинки, а все интерфейсы концентратора USB 3.0 расположены сверху. О реальном размере этого продукта можно судить по пропорциям интерфейсов USB.
Шов между верхним и нижним корпусом очень незаметен, поэтому общее впечатление от W6PH4 сильнее, что также является улучшением внешнего вида W6PH4.
W6PH4 в целомМатериал W6PH4 — АБС-пластик, но из-за зеркального покрытия его очень легко поцарапать и оставить отпечатки пальцев. Это очень жаль. Кроме того, упаковка должна быть защищена слоем полиэтиленовых пакетов. Не знаю, связано ли это с тестовым образцом. У W6PH4, который мне достался, не было пластикового защитного пакета, поэтому в некоторых местах были царапины.
W6PH4 в целом
W6PH4 назадСзади имеются четыре резиновые ножки. Под ножками четыре самореза размера М3. Эти четыре винта необходимо отвинтить в первую очередь при разборке.
деталь
Индикатор питания W6PH4 находится сверху. Во время работы световая полоса сверху излучает слабый синий свет.
Верхний логотип крупным планом
Длина кабеля USB 3.0 у Orico W6PH4 составляет 30 см, что вполне достаточно для пользователей ноутбуков, но если пользователи настольных компьютеров захотят его использовать, им может потребоваться удлинитель USB 3.0.
Задняя табличка
Сечение W6PH4 не прямоугольное.Швы по-прежнему очень детализированы.
Разобрать
Открутите четыре винта на ножках, чтобы разделить верхнюю и нижнюю части W6PH4. Процесс разборки очень прост. Открыв корпус, вы можете увидеть всю синюю печатную плату W6PH4.
Печатная плата в целом
Основная периферийная схема управления и защитная микросхемаРазводка печатной платы W6PH4 очень аккуратная. Защита от перенапряжения, перегрузки по току и короткого замыкания находится на передней стороне печатной платы. В то же время периферийный SMD MLCC основного блока управления также находится на передней стороне печатной платы. По сравнению с предыдущим 4-портовым USB-концентратором компоненты печатной платы W6PH4 расположены плотнее.Эти детальные изменения должны быть результатом замены основного элемента управления.
Основной элемент управления расположен на задней стороне печатной платы.
Для улучшения электрических характеристик Конденсатор фильтра стабилизации напряжения также представляет собой полную патч-конструкцию.Главный герой здесь. На рисунке ниже показан чип управления USB 3.0 HUB W6PH4 производства Тайваня Chuangwei Technology (Как поставщик решений Apple USB3.0, совместимость еще лучше.) GL3520 — микросхема управления концентратором USB 3.0, независимо разработанная Genesys Technology. Его особенность в том, что чип потребляет всего 0,9 Вт при передаче данных на 4-портовый HUB. Надо сказать, что это самое энергосберегающее среди существующих решений на базе управляющих микросхем USB 3.0 HUB.В то же время GL3520 также прошел сертификацию совместимости с Microsoft Windows 8. Стабильность и совместимость также являются важными особенностями GL3520.
Тайваньская микросхема Chuangwei Technology GL3520 USB 3.0 HUB (поставщик интерфейсных решений MAC USB3.0)Платформа
На рисунке ниже показана ситуация после полного подключения W6PH4 к устройству.Стандартные USB-разъемы практически не имеют проблем с совместимостью с USB-разъемами, расположенными вертикально на W6PH4.
После подключения к устройству
Отключите все опции энергосбережения ЦП в биосе, отключите Turbo Boost, Speedstep, C1E, C-State и другие опции.
Тестирование одного устройства
Далее мы подключим красный диск WD 3TB + Orico 7629SUS3 к Orico W6PH4 и интерфейсу USB 3.0 на задней панели материнской платы, чтобы сравнить результаты базового теста.
Сравнение результатов ATTO Disk Benchmark
Тест чтения больших файлов HDT
Тест записи большого количества файлов HDTРезультаты ATTO представляют собой, по сути, небольшие тестовые образцы, работающие в кэше жесткого диска, поэтому результаты намного выше, чем у HDT. В тесте HDT с большим количеством файлов мы видим, что когда W6PH4 подключает только одно устройство USB 3.0 для тестирования пропускной способности, нет никакой разницы с ситуацией с USB 3.0 на материнской плате.
Тестирование нескольких устройств
При использовании USB HUB мы иногда сталкиваемся с ситуацией, когда компьютер копирует данные на несколько USB-устройств одновременно. Наш следующий тест — одновременное копирование данных на жесткие диски USB 3.0 и USB 2.0 с использованием Orico W6PH4 и встроенного интерфейса USB 3.0 материнской платы.
Копирование данных с ПК на жесткие диски USB 3.0 и USB 2.0 соответственно.Эта ситуация в основном близка к пределу пропускной способности Orico W6PH4, но мы видим, что в принципе нет очевидной разницы в скорости между ситуацией W6PH4 и ситуацией прямого доступа к двум встроенным интерфейсам USB 3.0 на материнской плате, и нет никаких проблем совместимости при использовании W6PH4 на протяжении всего процесса.

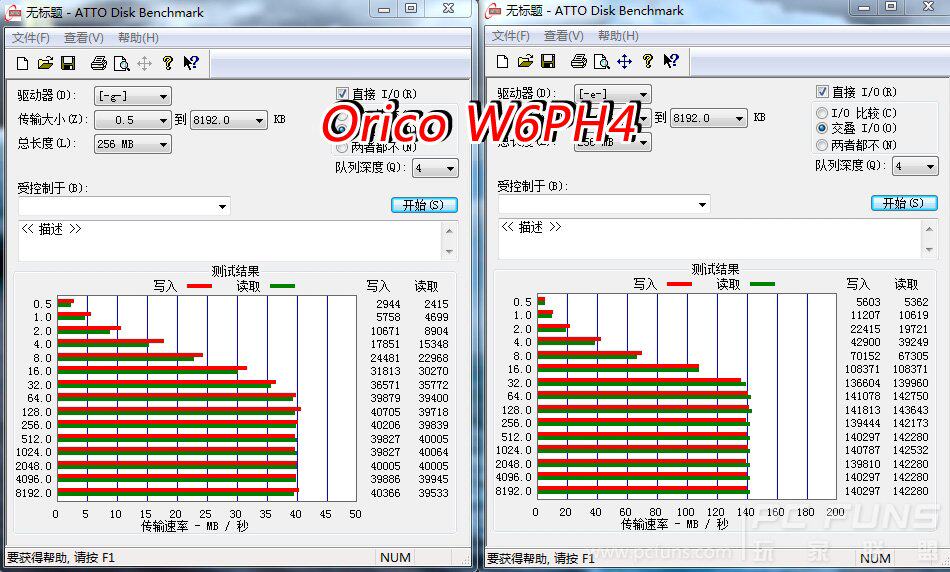

Встроенный интерфейс USB 3.0 позволяет одновременно подключать внешние жесткие диски USB 3.0+USB 2.0 для тестирования ATTO.
Orico W6PH4 одновременно подключается к внешним жестким дискам USB 3.0+USB 2.0 для тестирования ATTO.В то же время двухдисковый тест ATTO предназначен в основном для проверки совместимости и стабильности основного элемента управления W6PH4. Раньше, когда мы использовали USB HUB для тестирования многодискового ATTO, определенное окно ATTO часто легко зависало, но на этот раз в нескольких тестах на W6PH4 такой ситуации вообще не было.
Подведем итог
Orico W6PH4 на данный момент является первым 4-портовым концентратором Orico, в котором используется тайваньская микросхема управления концентратором USB 3.0 Genesys Technology GL3520.Можно сказать, что он был внутренне обновлен по сравнению с предыдущими W7PH4 и W8PH4. В то же время более низкое энергопотребление чипа и стабильность совместимости позволят W6PH4 постепенно заменить предыдущие модели на рынке. В то же время W6PH4 — это портативный USB 3.0 для пользователей ноутбуков. HUB, поэтому пользователей беспокоят энергопотребление и производительность. Что касается производительности, мы также увидели, что он определенно может соответствовать нашим требованиям к производительности для устройств USB 3.0. Стабильность и скорость идеальны при подключении нескольких устройств. Однако у W6PH4 есть один недостаток: зеркальную поверхность корпуса слишком легко поцарапать. Я надеюсь, что Orico сможет улучшить упаковку.
преимущество:
1. Новое основное решение управления Тайваньской технологией Chuangwei Technology GL3520 имеет более низкое энергопотребление и лучшую совместимость.Предметы
2. Компоненты наполнены материалами, а микросхемы защиты от перенапряжения, перегрузки по току и короткого замыкания укомплектованы;
3. Небольшой размер и портативность;
недостаток:
1. Упаковка на английском языке;
2. Зеркальную поверхность легко поцарапать;
