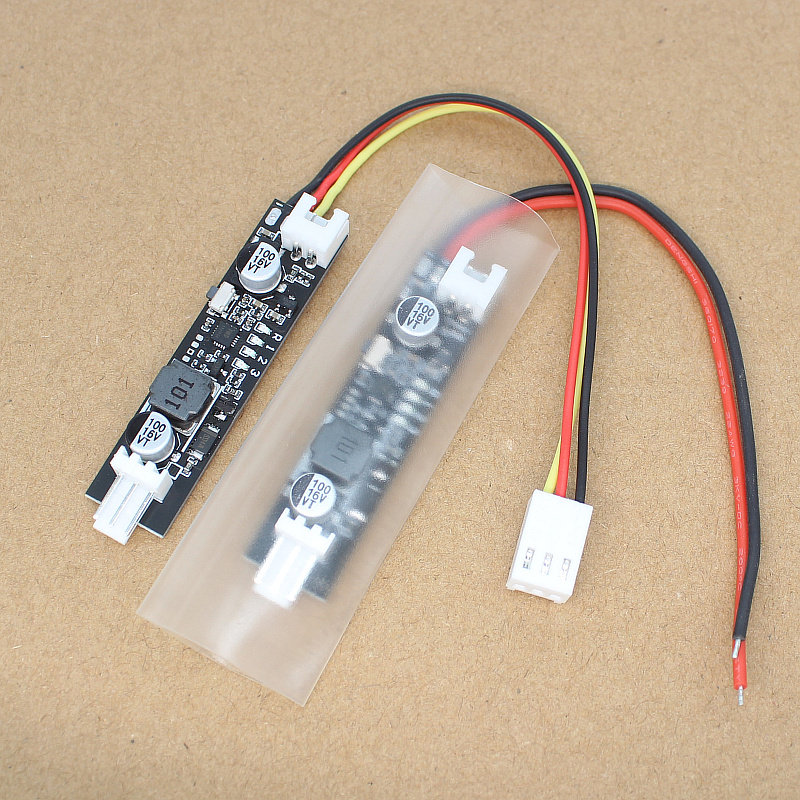

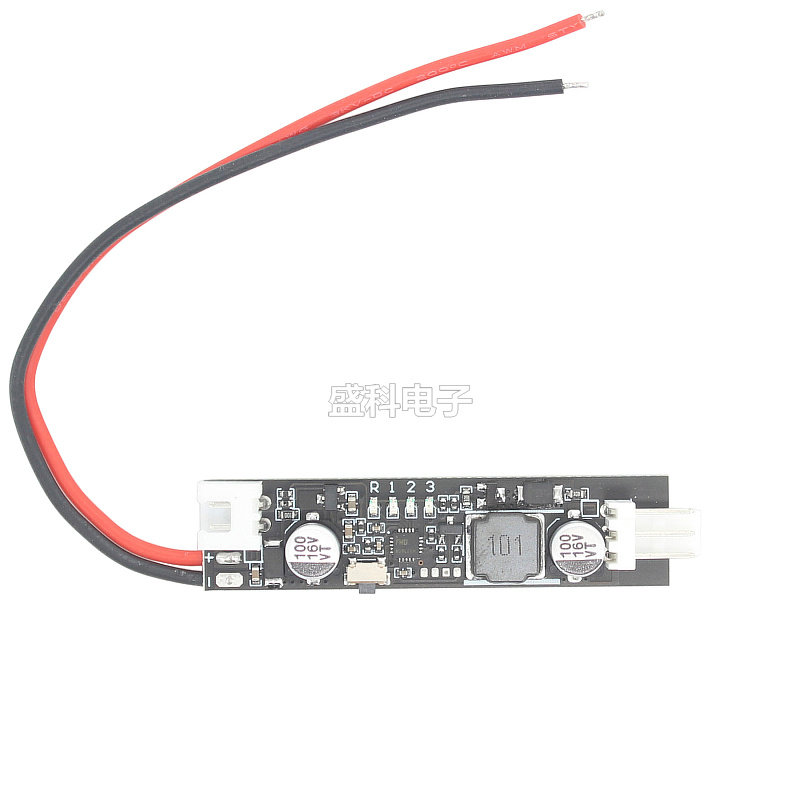

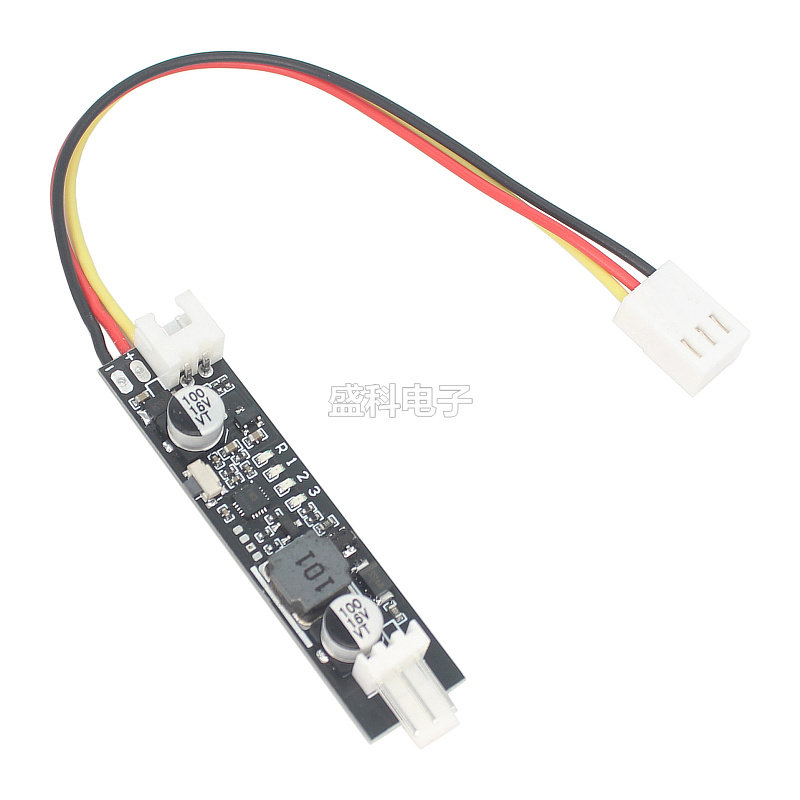

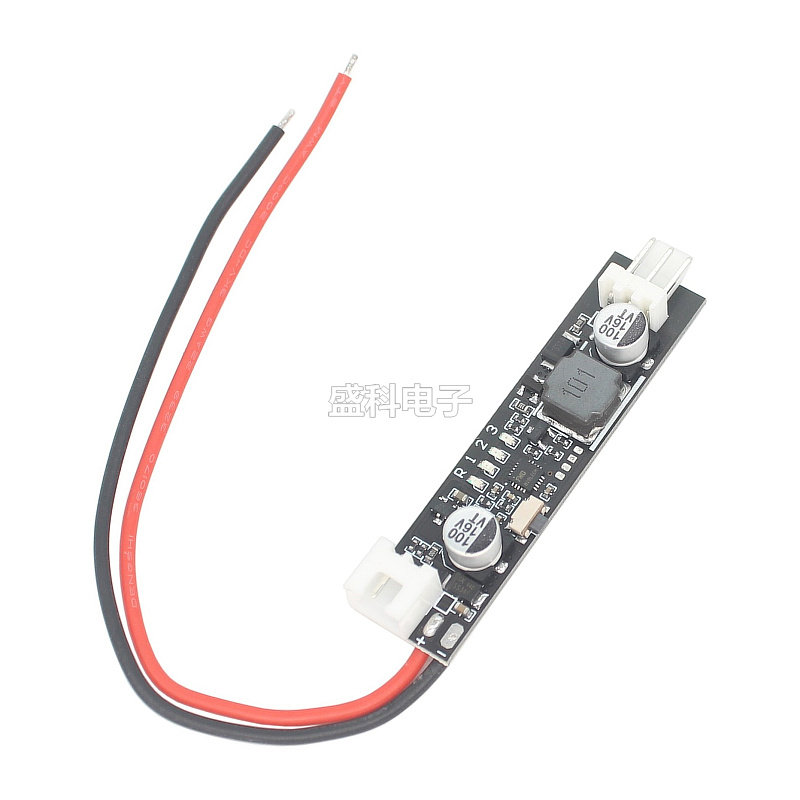

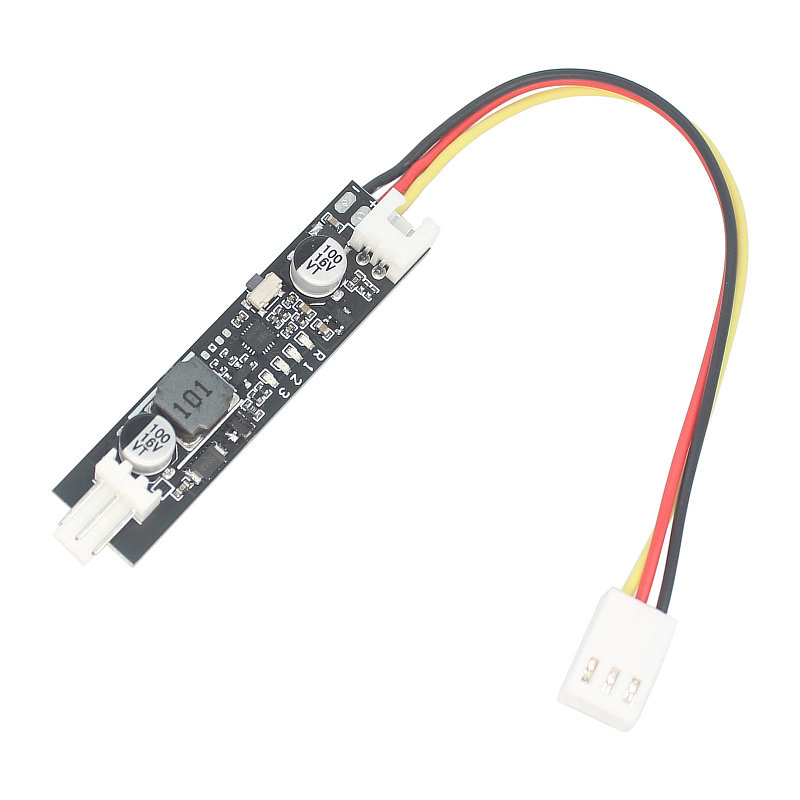

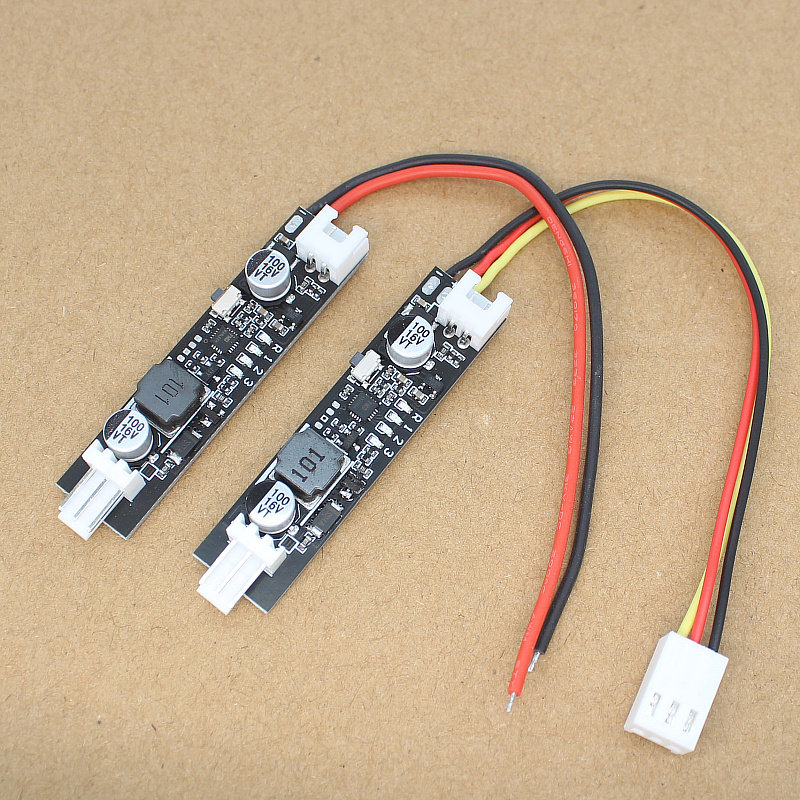

Одноканальные 2-3 линии, сверхмалый размер, возможность отключения регулятора скорости вращения вентилятора 5–12 В, контроля температуры основного шасси при слабом токе и шумоподавления.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Шнур питания, термометр, радио-няня, Красно-черный шнур питания, голая плата + маленький черный монитор на голове, 10 см., Шнур питания, кольцо, радио-няня, 40, Шнур питания, радио-няня, 1м, Плата с разъемом 3P без датчика температуры, 3-контактная вилка, голая плата + маленький монитор с черной головкой, 10 см, 3-контактный шнур, голая плата + кольцевой монитор, 40 см, 3P разъем провода голая плата + цилиндрический монитор 1 метр, 3-проводной 5010 насильственный вентилятор 12V0.3a без регулятора скорости |
Примечание:
1. Этот контроллер поддерживает ток DC 5V-12V, не превышающий контроль скорости скорости температуры температуры вентилятора 0,9A. Он контролируется плавным давлением и управлением для поддержки низкотемпературного питания вентилятора.
2. Пожалуйста, обратите внимание на напряжение источника питания, чтобы соответствовать напряжению вентилятора!
3. Пожалуйста, обратите внимание на вклад положительных и отрицательных полюсов!Если он подключен, он может сжечь плату“Fuse Bit”Этот вид ущерба не принадлежит гарантийному диапазону, но его можно сохранить.
Демонстрационное видео (скопируйте браузер ссылок, чтобы открыть и просмотреть):
https://v.youku.com/v_show/id_XNDU4MTI0OTY4MA==.html

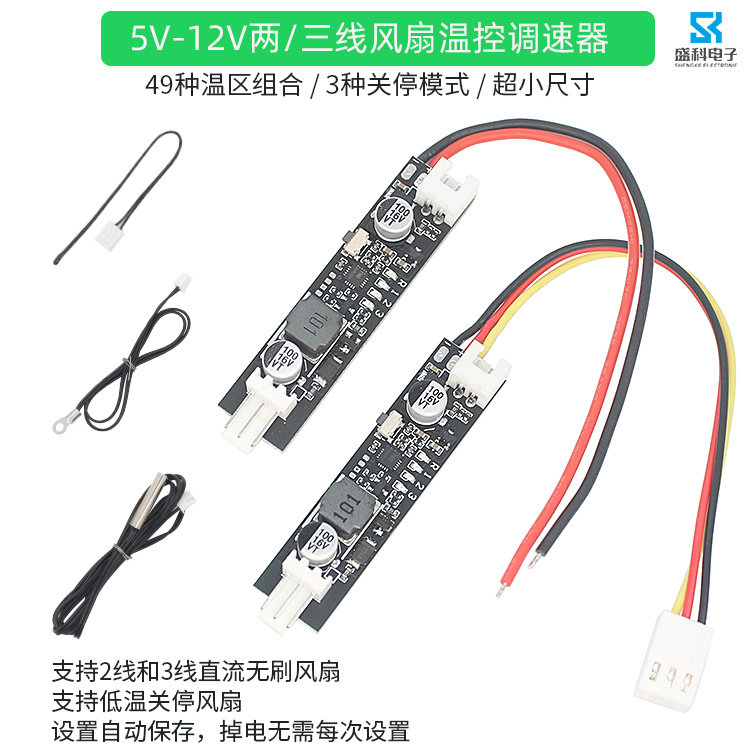

Предложения по приобретению трех типов датчиков: маленькие черные точки относительно подходят для обнаружения воздуха; кольцевые щупы подходят для примерки и фиксации; цилиндрические зонды относительно подходят для жидкостей и других ситуаций.Если клиент приносит свой собственный датчик, обратите внимание, что сопротивление датчика составляет 50 кОм, а значение B — 3950!
Основные параметры:
Рабочее напряжение: DC 5-12V (DC 4.6-13.5V, Ультра-выдержка защита)
Контрольный ток вентилятора: 0,1-0,9А (эффект контроля менее 0,1А вентилятор является плохим).
Схема самооценка: 10-30mA
Температурная модель зонда: 50K B = 3950
Рабочая температура цепи: от -10 до 60 ℃
Температурная стойкость: маленькая черная головка 120 ° C зонд кольца 110 ° C

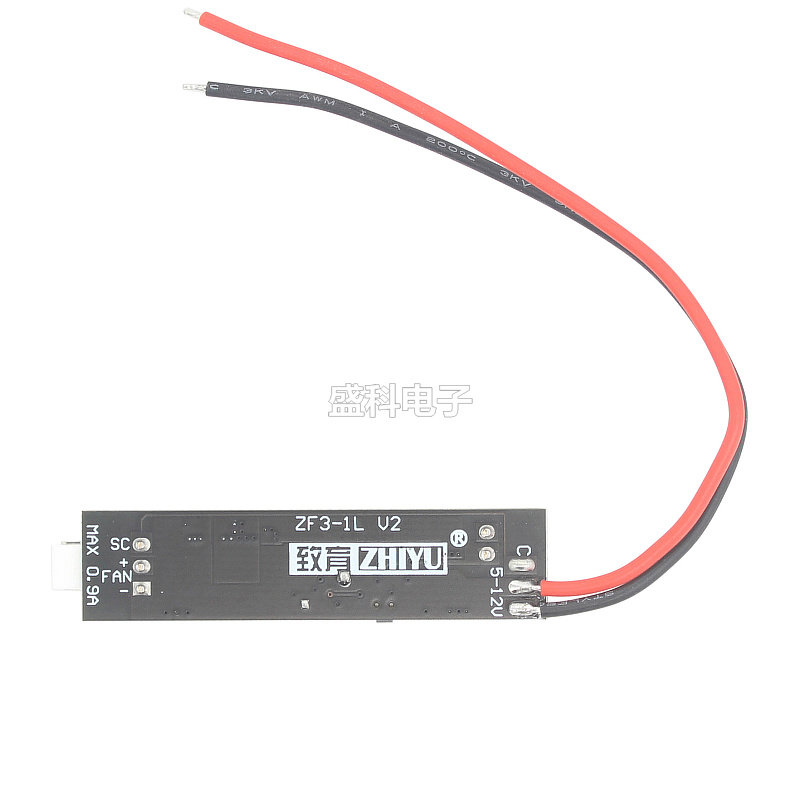

Размер доски: 54 мм*13 мм*8 мм (без учета интерфейса), интерфейс вентилятора расширяется 7 мм

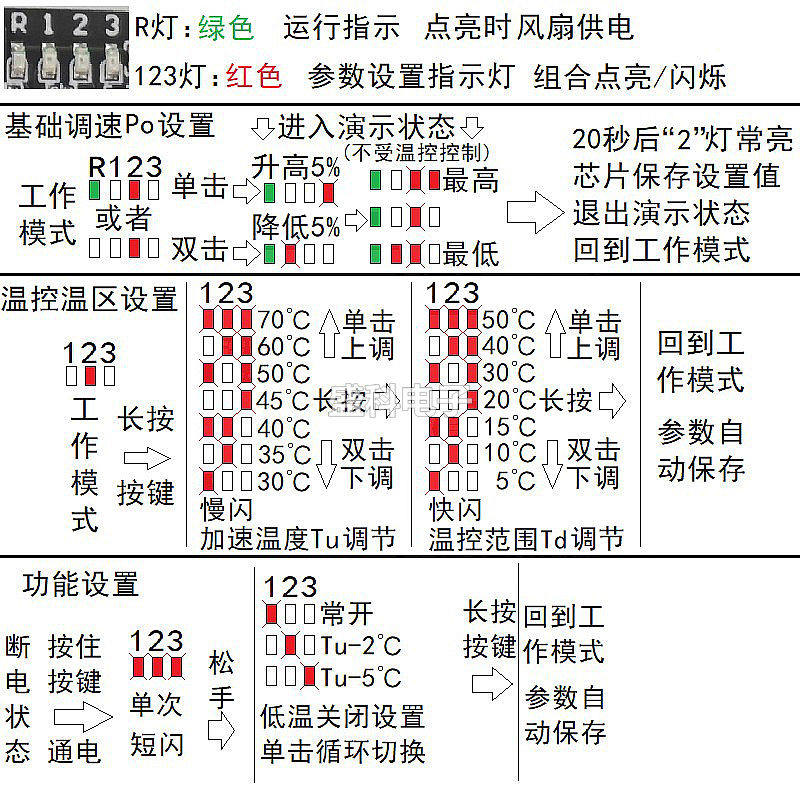

Настройки по умолчанию на заводе: базовая регулирование скорости выход PO = 35%, ускоренная температура TU = 30 ° C, TD = 5 ° C (полная скорость при 35 ° C) интервала контроля температуры, вентилятор не выключается при низком уровне температура

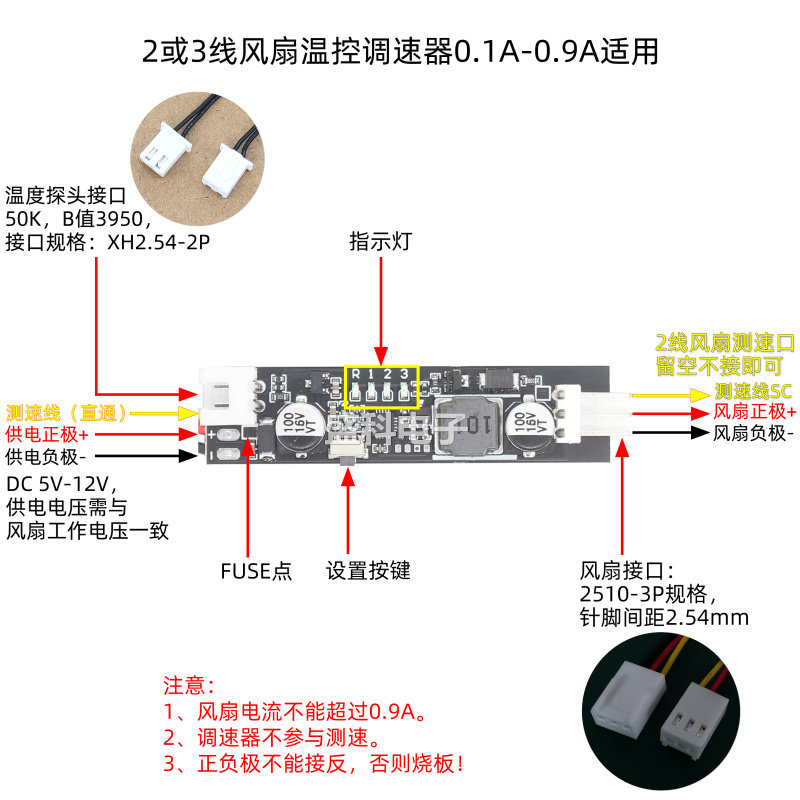

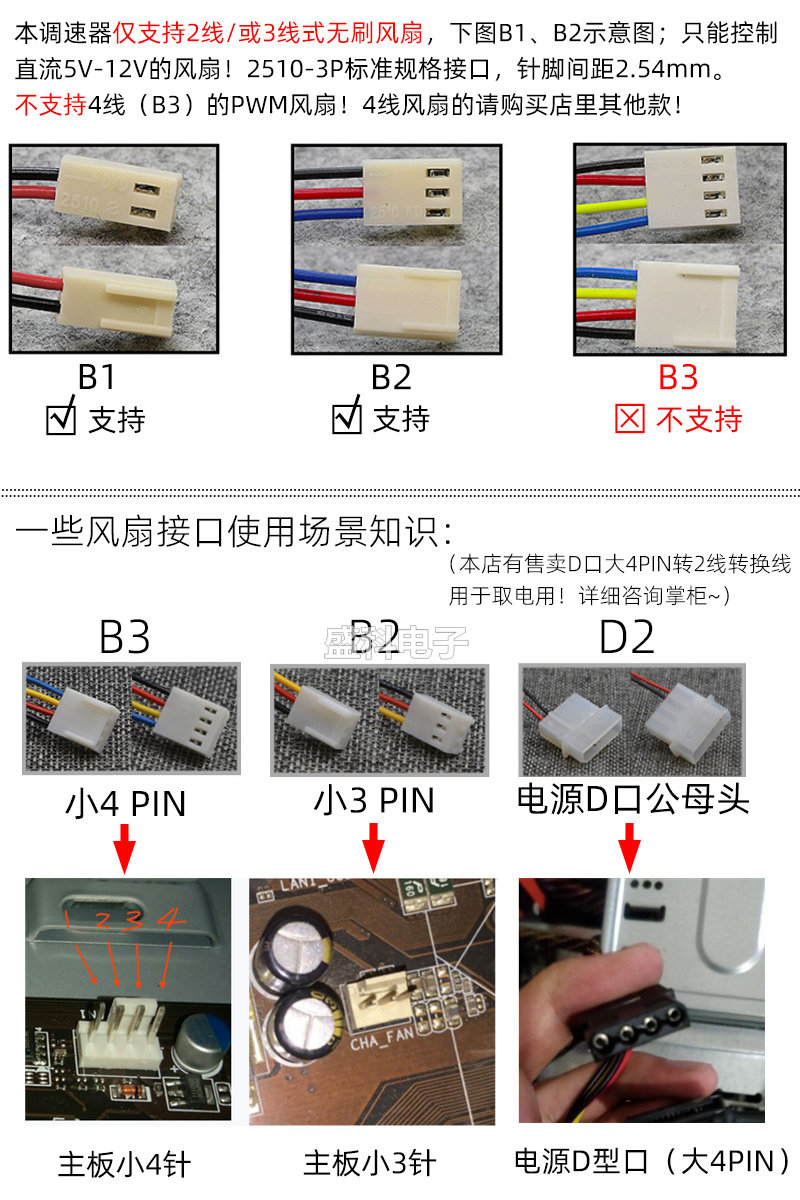

Схема подключения выглядит следующим образом (снова напоминает, чтобы подключить блок питания, положительная!)

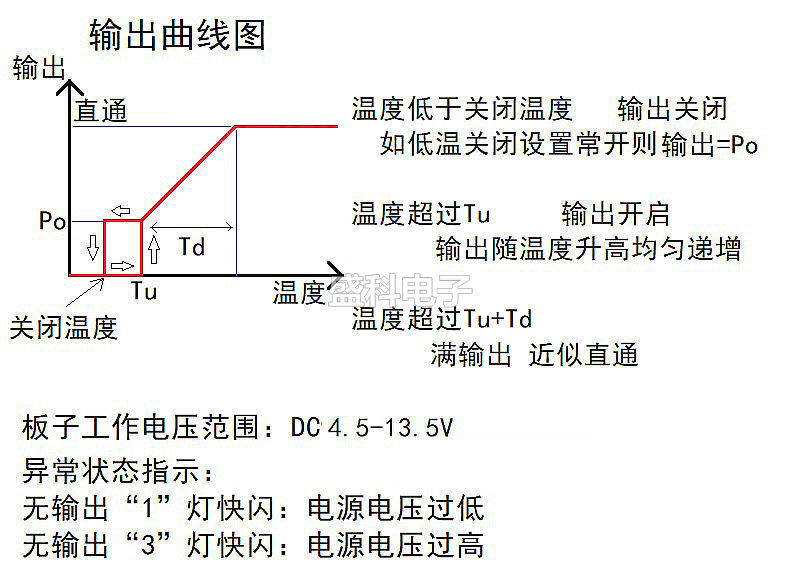

Сколько градусов для ускорения температура начинает ускоряться, а полная скорость температура - это то, сколько вентилятор температуры поворачивается на полной скорости
Температура стойла в настоящее время имеет два режима: один — снижение температуры на 5 градусов, а другой — снижение температуры на 2 градуса, что основано на температуре ускорения.Например, 30 градусов разгоняется до 40 градусов до полной скорости; настройка температуры остановки равна -2, что означает, что вентилятор останавливается, когда температура падает до 28 градусов; настройка -5 означает, что вентилятор останавливается, когда температура падает до 25 градусов. Другими словами, например, если я ставлю температуру разгона 35, а настройку выключения ту-5, то температура выключения будет 35-5=30 градусов.
Температура полной скорости = температура ускорения Tu + диапазон регулирования температуры Td
