YDKB Just68 65%Bluetooth Dual -Model Passenger PCB Комплект, совместим с Shell TADA68

Цена: 1 902-10 509руб.    (¥90)
Артикул: 604019589546
Доставка по Китаю (НЕ включена в цену):
381 руб. (¥18)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:YDKB客制化
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Just68 PCB
  • См. еще одну ссылку на металлический корпус.
Выберите размер / комплектацию
  • Пакет а
Добавить в корзину
Другие товары этого продавца
¥20423руб.
¥20423руб.
¥501 057руб.
¥139929 282руб.
  • Информация о товаре
  • Фотографии
Цвет: Just68 PCB, Позиционирующая пластина из черного углеродного волокна (с резцами), Позиционирующая пластина из черного углеродного волокна (в значительной степени совместима), См. еще одну ссылку на металлический корпус.
Тип пакета: Пакет а

Только поддерживает адрес доставки материкового Китая.

Только Mainland China Shipping Address - это поддержка.

Без переговоров, не бесплатная доставка, Вы можете получить скидку 10% при одновременном бронировании более 100 билетов при полной оплате.Экспресс-доставка осуществляется только SF Express (может быть отправлена и оплачена при доставке), добро пожаловать в группу.“24764798”Приходите и выучите больше.Новичкам покупать не рекомендуется, так как слишком много вещей, на которые нужно обратить внимание при сборке.

Just68 — представитель новой серии Just, которая в основном ориентирована на практичность.Эту ось печатной платы необходимо приварить.Использовать горячую замену для поддержки такого количества конфигураций невозможно и не рекомендуется.“ насильственно”Изменить.

Вы можете сделать фотографию сразу, когда она покажет, что товар есть в наличии.

Ссылки на другие спутниковые оси:https://item.taobao.com/item.htm?id=551424238044

Ссылка на корпус из алюминиевого сплава:https://item.taobao.com/item.htm?id=633632469090

Файл контура печатной платы, файл 3D-печати слайдера, см.:

Ссылка: https://pan.baidu.com/s/14gUNFy69qb3UkIfBEoOsAA Код извлечения: 3xat

Если вам нужна только проводная версия, вы можете попробовать Simpo68:https://item.taobao.com/item.htm?id=603339565369

Аккумулятор ARK68 емкостью 1500 мАч:https://item.taobao.com/item.htm?id=570609358286



--



Основные возможности Just68:
  • Компоновка 65%, поддержка нескольких конфигураций, совместимость с различными корпусами, поддерживаемыми Tada68 (может содержать батареи и не обязательно должен быть закрытым цельнометаллическим)
  • USB/Bluetooth 4.0 Dual -Mode, режим Bluetooth, когда он не подключен, может быть переключен между проводной или Bluetooth при подключении (кабель и Bluetooth могут быть подключены к различным устройствам)
  • USB поддерживает полный -вей без ударов (по умолчанию 6 клавиш без Rush, левой и правой сдвиг+N Switch Full -Key без приезда), Bluetooth поддерживает любые 6 -ключ без спешки
  • Полные ключевые позиции поддерживают обычаи. Функция прошивки основана на TMK. Использование графических инструментов ydkb.io, ее легко понять
  • Питание от стандартной литиевой батареи 3,7 В, емкость можно выбрать самостоятельно. Аккумулятор емкостью 1500 мАч можно использовать более месяца при обычном использовании, не включая постоянно свет.
  • Поддержите автоматическую экономию энергии, быстро просыпайтесь.И вы создали блокировку Режим, который может предотвратить потребление энергии клавиатурой при нажатии клавиш, когда она помещена в сумку, что упрощает переноску
  • Поддерживает системы Win10 1809 и более поздних версий и отображает мощность клавиатуры. Сама клавиатура поддерживает напоминание о низком заряде батареи (мигает индикатор CapsLock).
  • Поддерживает монохромную ось освещения (нижнее положение освещения, унифицированное управление), поставляется с нижним освещением RGB и дополнительным интерфейсом световых полос RGB.

Доступно больше функцийhelp.ydkb.ioПроверять

 Интерфейс USB имеет тип C, а аккумулятор использует интерфейс PH2.0.Внешняя световая полоса совместима с ws2812 и поддерживает только до 8 внешних источников света. Рекомендуется использовать его только для подключения четырех лампочек Esc.

На этот раз на печатной плате уже имеется индикатор SMD, указывающий зарядку.Для других источников света, пожалуйста, припаяйте хотя бы ось Capslock.Он имеет множество функций (индикация режима вспышки, индикация низкого заряда батареи, индикация состояния соединения и т. д.)



Just68 Примечания по сборке:

  • Если вы используете 1,5 для левого Alt, вам нужно использовать пластиковую позиционирующую ножку с правой стороны треугольной или пятисторонней оси.
  • Ниже приведены фотографии, чтобы представить это. Возник конфликт между пластиковым корпусом и модулем Bluetooth, и его необходимо устранить.
  • Как и выше, край пластиковой оболочки также будет конфликтовать с некоторыми расположенными осями космических спутников, с чем необходимо разобраться, иначе оси спутников будут неприятными.



---



Подробное введение:

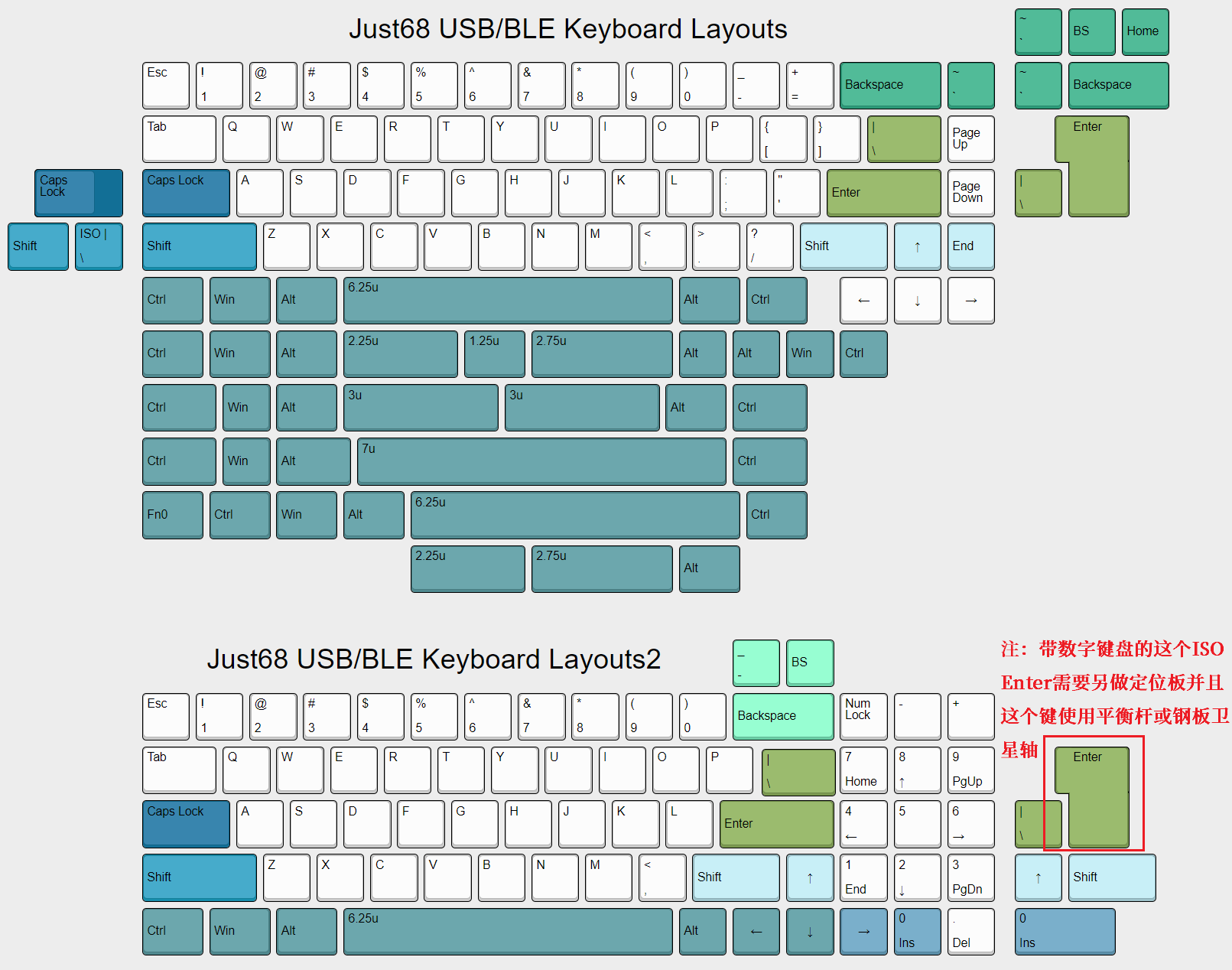

 Плата Just68 v1.2 поддерживает следующие макеты:

Примечание. Часть Layouts2 на рисунке ниже также поддерживается той же платой. Потому что поддерживаемых макетов так много, что одна картинка в него не поместится, поэтому она разделена на две части.





Вы можете зайти на сайт ydkb.io, выбрать Just68 на клавиатуре, а затем выбрать поддерживаемые конфигурации, чтобы посмотреть, есть ли что-нибудь, что вам нужно.Здесь тожеВот несколько примеров часто используемых поддерживаемых конфигураций клавиатуры, как показано ниже.



Just68 на картинке ниже Официальная версия печатной платы v1.2.



Он полностью совместим с платой позиционирования и поддерживает различные конфигурации Just68, но не поддерживает детали, указанные красным на схеме конфигурации. Если вы хотите использовать конфигурацию с небольшой клавиатурой и одновременно использовать возврат каретки ISO, вам необходимо создать собственную поддержку платы позиционирования.



Есть два положения аккумулятора, по умолчанию BAT1 приварен.Для батарей используйте интерфейс PH2.0, литиевые батареи или литий-полимерные батареи со стандартным напряжением 3,7. Пожалуйста, выберите размер в соответствии с тем, что вы можете поместить в футляр, уделяя особое внимание толщине.При установке будьте осторожны, чтобы шпиндель или сварочные ножки лампы не проткнули батарею.Лучше всего его изолировать.

 Задняя сторона печатной платы.Положение батареи по умолчанию припаяно только к BAT1. Если вы хотите использовать позицию BAT2, обратите внимание.

Интерфейс переключателя по умолчанию также приварен сзади. Если вам нужно переместить его вперед, пожалуйста, сделайте пометку при фотографировании.



В цену входит только готовая к использованию на оси печатная плата, без батареек и прочего.Поскольку чехол, который вы хотите использовать, может быть совершенно другим, приобретайте батарею в соответствии с вашими потребностями.Просто обратите внимание на положительный и отрицательный полюса при подключении батареи к печатной плате. Устройство для зарядки литиевой батареи уже имеется на борту.

Обратите внимание, что ребра жесткости на пластиковом корпусе конфликтуют с модулем Bluetooth, и их необходимо удалить (Если вы купите пластиковый корпус по этой ссылке, перед отправкой я сниму пластик с модуля Bluetooth)Сущность

Существуют и другие сателлитные валы, которые могут конфликтовать с пластиковым корпусом в зависимости от используемой вами конструкции, и с ними необходимо разобраться.

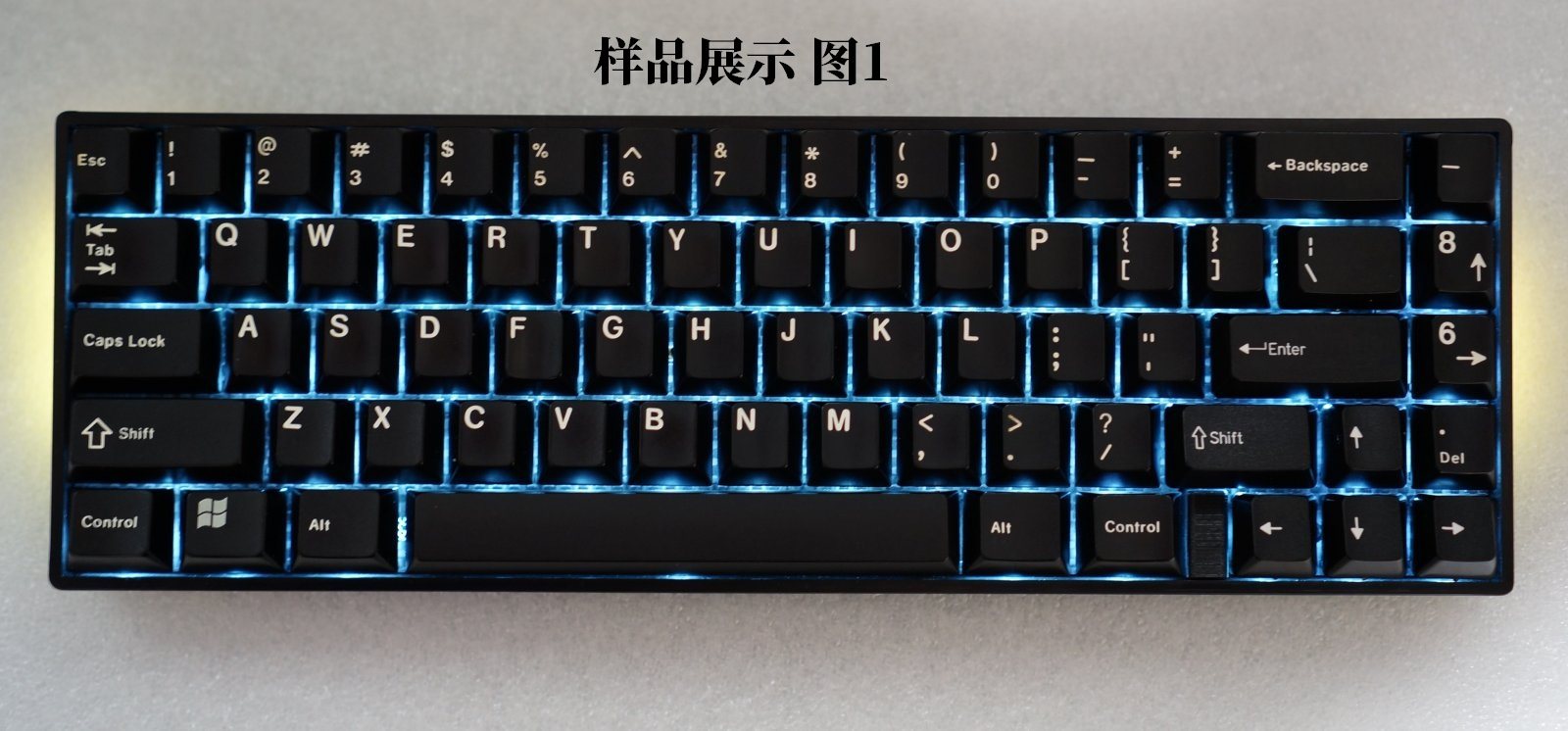

Прилагаю несколько собранных эталонных рендеров:

Ниже представлен пластиковый корпус Tada68:

USB Эффект интерфейса Type-C на этом пластиковом корпусе.

---

---

После -слеса Служба V0.2:

  1. Покупатели получают товар и, пожалуйста, проверяйте печатную плату. Если у печатной платы есть проблемы с качеством без сварки и не имеют физического ущерба, она поддерживает доходность и обмены. Перевозчик несет продавец (внутренний груз).
  2. Сварные клавиатуры в течение одного года.Покупатели обладают определенной способностью делать это, помочь найти причину и помочь решить ее, чтобы вы могли отправлять ее туда -сюда.Если это необходимо отправить его обратно, сама печатная плата имеет проблемы с аппаратным обеспечением и не имеет физического ущерба. Покупатель и грузовой перевод продавца будут оплачиваться за каждую поездку (внутренний фрахт); другие проблемы, покупатели имеют круглое грузовые перевозки.
  3. Не -PCB -проблемы также предоставляют услуги по техническому обслуживанию (только продукты YDKB), покупатели могут нести затраты на грузовые перевозки и техническое обслуживание по круглой передаче.
  4. Программное обеспечение и аппаратное обеспечение напрямую поддерживается владельцем, поэтому до тех пор, пока печатная плата не повреждена и отключена, его можно отремонтировать.
