BL-R8812AF1 (RTL8812AU) Интеллектуальный модуль WIFII 1200 м ДВОЙСКИЙ ОТДЕЛ+AC (высокая мощность)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
1. Introduction
BL-R8812AF1Основан на Realek RTL8812AU, представляет собой двойной модуль WLAN 11AC, который полностью поддерживает функции и функциональное соответствие IEEE 802.11 A/B/G/N/AC.
1.1 RF module Overview
Общая архитектура HW для модуля показана на рисунке 1. Этот дизайн модуля WLAN основан На Realtek RTL8812AU. Multiple Out) Wireless LAN (WLAN) USB2.0 Контроллер сетевого интерфейса соблюдает спецификацию 802.11AC. Комбинирует Mac, 2T2R, способную базовую полосу и RF в одном чипе. Полное решение для беспроводного клиента с высокой пропускной способностью.
Figure 1 Module Block Diagram
1.2 Specification reference
Эта спецификация основана на дополнительных ссылках, указанных ниже.
_ IEEE Std. 802.11a
_ IEEE Std. 802.11b
_ IEEE Std. 802.11g
_ IEEE Std. 802.11n
1.3 System Functions

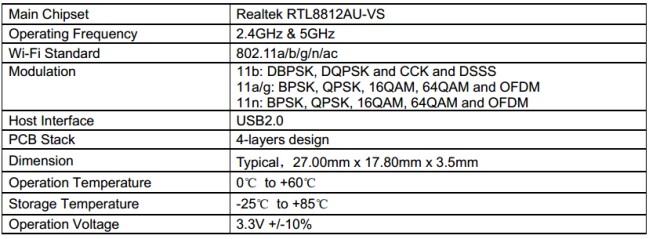

Table1: General Specification as below:

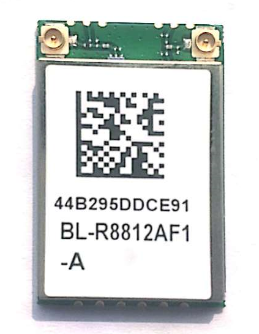

2. Product Picture

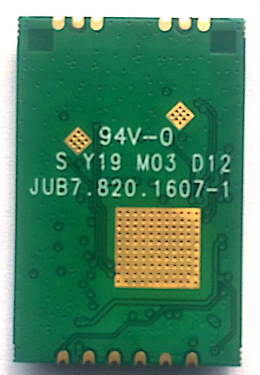

TOP VIEW BOTTOM VIEW
Замечания: изображение предназначена только для справки, и такая информация, как поставка товарных знаков и партийных номеров в обратных символах, не будет установлена.
2. Mechanical Specification
2.1 Mechanical Outline Drawing
Типичный размер (L x w x h): 27,00 x17,8 x3,5 мм
2.2Pin definition
3. Electrical Specification
Эта спецификация является базовым результатом тестирования DVT. temperature (0℃,+25℃,+60℃) and overall voltage (3.0V,3.3V,3.6V).
3.1 IEEE 802.11a Section:
3.2 IEEE 802.11b Section:

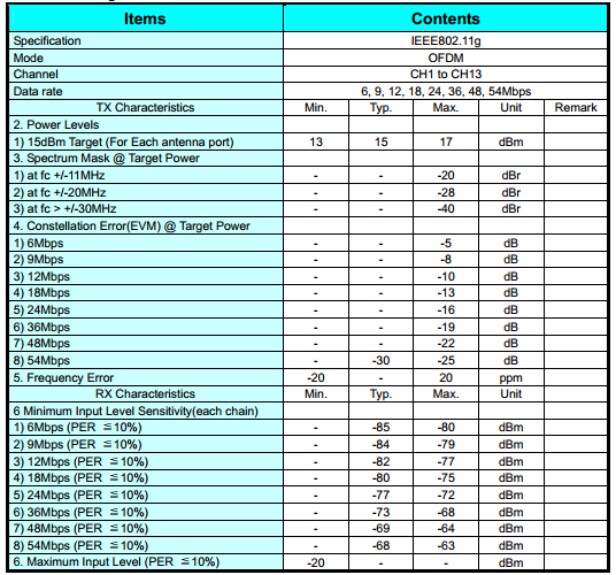

3.3 IEEE 802.11g Section:
3.4 IEEE 802.11n HT20 (2.4G) Section:
3.5 IEEE 802.11n HT20 (5G) Section:
3.6 IEEE 802.11n HT40 (2.4G) Section:
3.7 IEEE 802.11n HT40 (5G) Section:

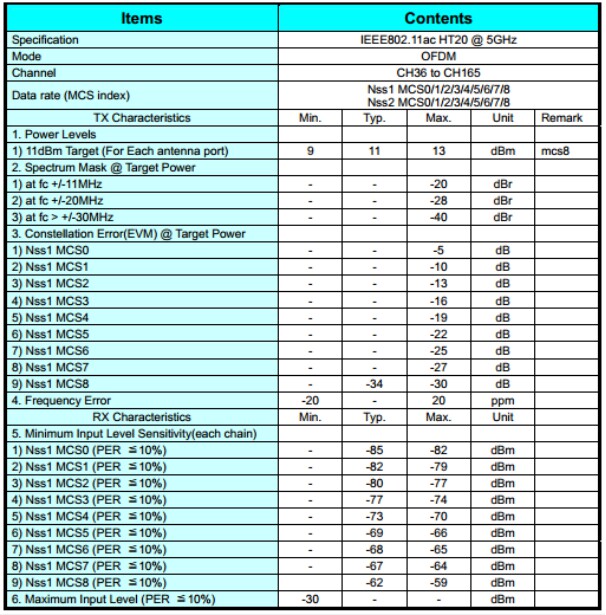

3.8 IEEE 802.11ac HT20 Section:
3.9 IEEE 802.11ac HT40 Section:

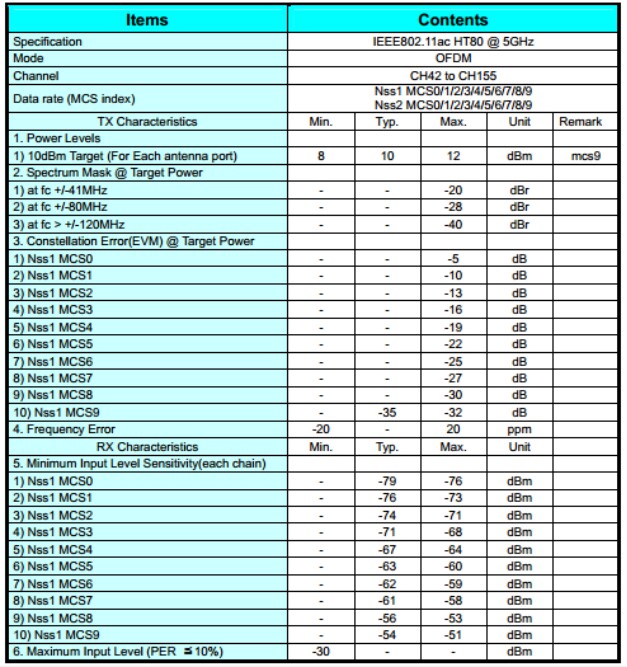

3.10 IEEE 802.11ac HT80 Section:
4 Software Requirements
Драйвер поддерживает системы операции «Следующие»: Linux, Microsoft Windows XP, Vista и Win7.
