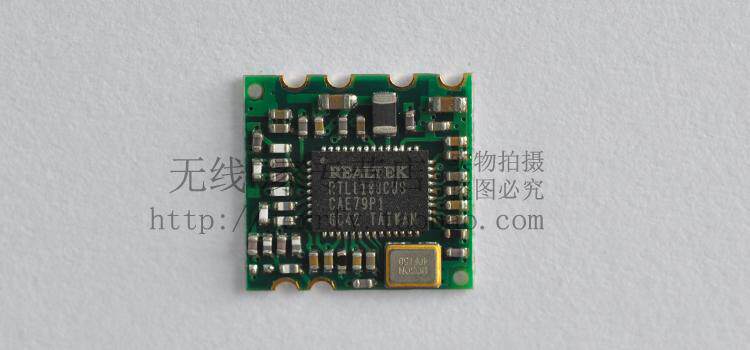

Продукт W10 представляет собой низкий уровень энергопотребления, высокая линейная выходная мощность, модуль беспроводной сетевой карты с интерфейсом 150 м с международным Advanced Taiwan Realtek RTL818CUS Chip.Он соответствует стандарту IEEE802.11N, совместимо с IEEE802.11G, IEEE802.11B, предоставляет интерфейс USB2.0, совместим с USB1.1/2.0.Поддержите последнее 64/128-битное шифрование данных WEP; поддержать механизм безопасности WPA-PSK/WPA2-PSK, WPA/WPA2.С помощью 11N технологии передачи он может достигать беспроводной передачи до 150 Мбит / с.Он в 10 раз больше, чем у обычных продуктов 11B, которые могут подключаться к общению с другими беспроводными устройствами, которые соответствуют стандарту.Он может адаптироваться к различным рабочим средам, так что настольные компьютеры, ноутбуки, планшеты, сетевые камеры, установку ящиков, GPS и другое оборудование, необходимое для реализации беспроводной сети, могут быть легко подключены к беспроводной сети.
Этот модуль спроектирован без встроенной антенны и половины полов по краю пластины, который удобен для непосредственной сварки на печатной плате.
Этот модуль Wi -Fi подходит для: настольного компьютера  Notebook Computer Internet Mid Plaint Digital Photo Frame Network TV Skytop Top Settles Network Camera HD Player Android -плеером Android Smart TV Box.
Поддержите Windows2000/XP/Vista/Windows 7/Linux/Win CE/Mac OS/Android и другие операционные системы.
1.Особенности продукта
(Key FeaturesПолем
Модульная модель (Модуль имя) | W10 |
наименование товара (Продукт имя) | WLAN 11n USB module |
Главный чип Основной чип) | Realtek RTL8188CUS |
Протоколы поддержки и стандарты (Стандарт) | 802.11b/g/n, 802.3, 802.3u |
Диапазон частот (Частота  диапазон) | 2.4~2.4835 GHz ISM Band |
Выставочная технология (Распространение  спектр) | IEEE 802.11b: DSSS (Direct Sequence Spread Spectrum) IEEE 802.11g/n:OFDM (Orthogonal Frequency Division Multiplexing) |
Скорость передачи (ДАННЫЕ Transfer&Nbsp; скорость) | 1,2,5.5,6,11,12,18,22,24,30,36,48,54,60,90,120 and maximum of 150Mbps |
Рабочее напряжение (Операция напряжение) | ОКРУГ КОЛУМБИЯ 3.3V (ОКРУГ КОЛУМБИЯ 3.3v) |
Рабочий ток (Операция  ток) | 95~140mA |
Тип интерфейса (Интерфейс) | USB2.0 |
Модуляция (Модуляция тип) | OFDM/DBPSK/DQPSK/CCK |
Номер канала ( Channel Number ) | 14 |
Запуск мощности (Беспроводная Tx власть) | < 13dBm@11n,< 18dBm@11b,< 14dBm@11g |
Получение чувствительности (Беспроводная Rx Чувствительность) | 11 Мбит / с: -86dBm@8% 54 Мбит / с: -73dBm@10% 130 Мбит / с: -66 дБМ@10% |
система поддержки (Поддерживается os) | Windows 2000,XP32/64,Vista 32/64,Win7 32/64,WIN CE ,Linux,Mac,Android… |
Антенна соединение (Antenna) | Подключите антенну через полуотлетнее соединение (ВнешнийПолем |
РЧ -входной импеданс (Rf Input ImpedanceПолем | 50 Ω |
Расстояние передачи (Передача инфекции&NBSP; диапазон) | Максимальный помещение составляет 100 метров, а на открытом воздухе длиной 300 метров (отличается от окружающей среды) |
размер (Измерение) | 13.0*12.2*1.8 mm (L x W x ЧАС) |
Ремесло (Производство workmanship ) | Вести (RoHS CompliantПолем |

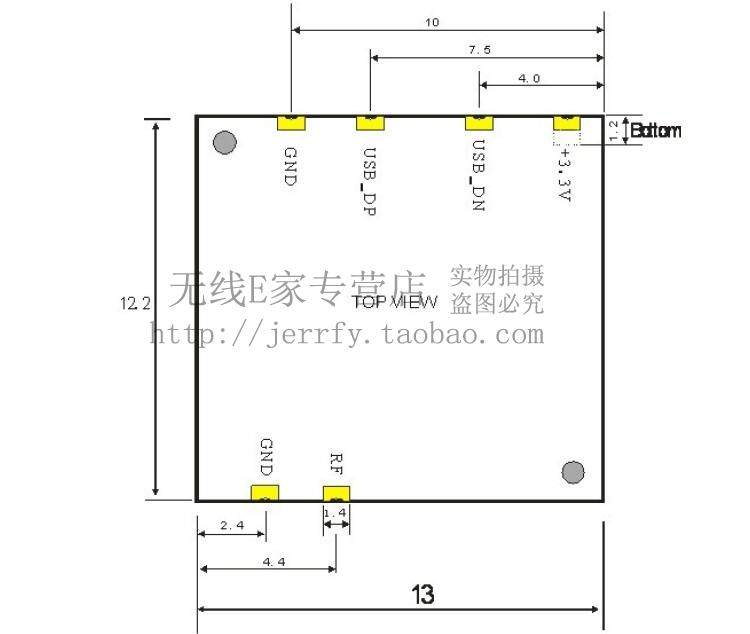

2. Размеры
(Механические размеры) unit:mm

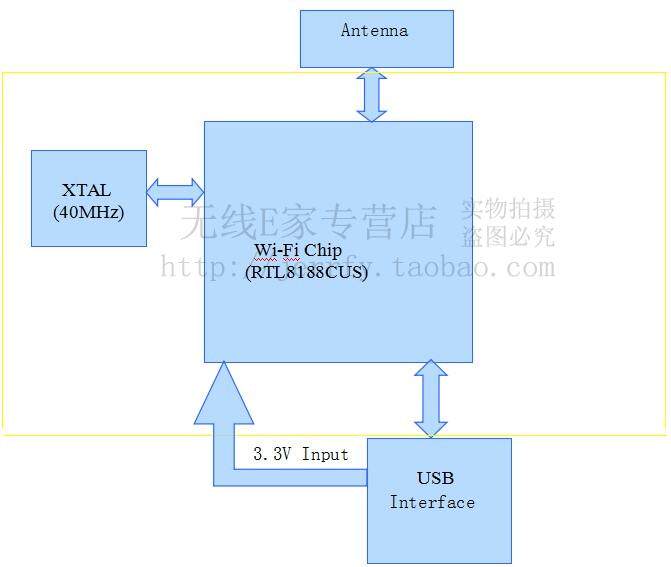

3.Схематическая каркасная диаграмма
(Block Diagram)
5.DC Электрические характеристики
(DC Electrical Characteristic)
&Nbsp; абсолютно максимальные оценки параметров
(Absolute Maximum Ratings)
Operating Condition | Min | Max | Unit |
Температура хранения Storage Temperature | -30 | +115 | ℃ |
Рабочая Температура Operation temperature | -20 | +100 | ℃ |
Подать напряжение постоянного тока(3.3V) Supply Voltage (3.3V) T | - | 3.6 | V |
- Рекомендуемые условия труда
(Recommended Operating Conditions)
Operating Condition | Min | Type | Max | Unit |
Температура хранения Storage Temperature | -20 | +20 | +100 | ℃ |
Рабочая Температура Operation temperature | -15 | +20 | +90 | ℃ |
Подать напряжение постоянного тока(3.3V) Supply Voltage (3.3V) T | 3.1 | 3.3 | 3.4 | V |

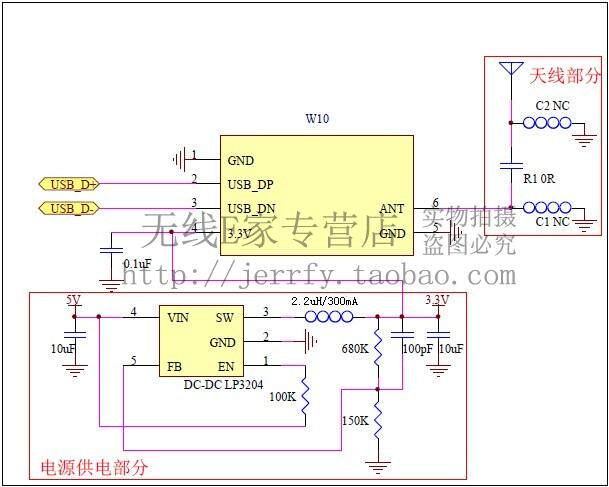

6.Схематическая схема
(Reference Application Schematic)

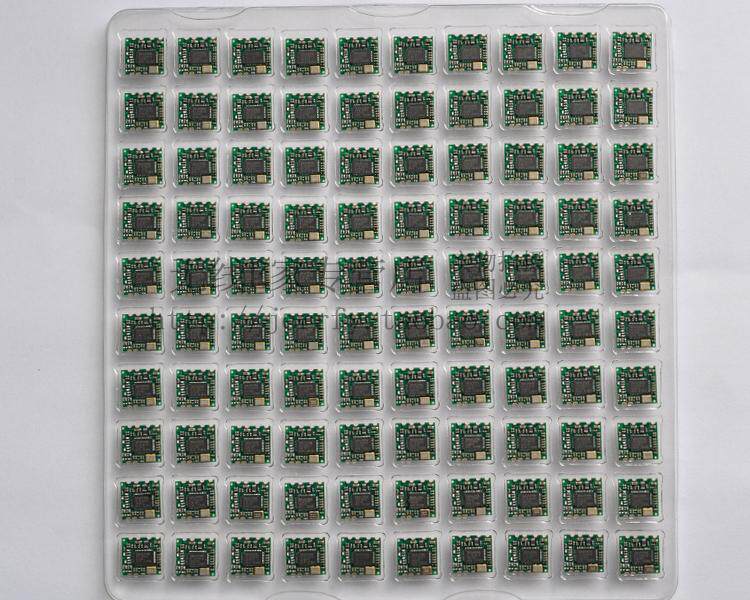

Профессиональные производители модулей Wi-Fi для обеспечения качества.Используйте антиэлектростатическую пластиковую упаковку поддонов, которая удобна для патча SMT.100 ШТ!
