W2 RITU RTL8188CUS 150M USB WIFI Модуль беспроводной сетевой карты Низкий энергопотребление Wi -Fi Модуль

Цена: 381руб.    (¥18)
Артикул: 18602294722

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:宏欣发科技
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥55.81 180руб.
¥55.81 180руб.
¥55.81 180руб.
¥16339руб.
  • Информация о товаре
  • Фотографии

18.00RMBОбъем продаж564
16.00RMBПродажи 350
16.00RMBОбъем продаж850
14.00RMBПродажи 650

Продукт W2 - это низкий уровень энергопотребления, высокая линейная выходная мощность, модуль беспроводной сетевой карты USB 150 м с международным Advanced Taiwan Raytel Realtek RTL818CUS Chip.Он соответствует стандарту IEEE802.11N, совместимо с IEEE802.11G, IEEE802.11B, предоставляет интерфейс USB2.0, совместим с USB1.1/2.0.Поддержите последнее 64/128-битное шифрование данных WEP; поддержать механизм безопасности WPA-PSK/WPA2-PSK, WPA/WPA2.С помощью 11N технологии передачи он может достигать беспроводной передачи до 150 Мбит / с.Он в 10 раз больше, чем у обычных продуктов 11b. Встроенная керамическая антенна встроенную керамическую антенну также может быть подключена к внешней антенне, чтобы сделать расстояние передачи дальше. Она может соединить связь с другими беспроводными устройствами, которые соответствуют стандарту.Он может адаптироваться к различным рабочим средам, так что настольные компьютеры, ноутбуки, планшеты, сетевые камеры, установку ящиков, GPS и другое оборудование, необходимое для реализации беспроводной сети, могут быть легко подключены к беспроводной сети.
Примечание: Этот модуль может выбрать питание 5 В или электроснабжение 3,3 В, что будет установлено во время производства в соответствии с потребностями клиента.

Примечание: Этот модуль совместим со встроенными антеннами и внешними антеннами. Клиенты могут напрямую использовать керамическую антенну на плате при ее использования. Он также может быть настроен перед заводом завода в соответствии с потребностями клиентов.

Этот модуль Wi -Fi подходит для: настольного компьютера  Notebook Computer Internet Mid Plaint Digital Photo Frame Network TV Skytop Top Settles Network Camera HD Player Android -плеером Android Smart TV Box.

Поддержите Windows2000/XP/Vista/Windows 7/Linux/Win CE/Mac OS/Android и другие операционные системы.

Аналогичные продукты: Примечание HLF-W2 и BL-8188-4M-это аналогичные модули WiFi. Клиенты могут использовать его напрямуюHLF-W2СущностьПростой в использовании!

Этот модуль представляет собой мульти -WIFI.

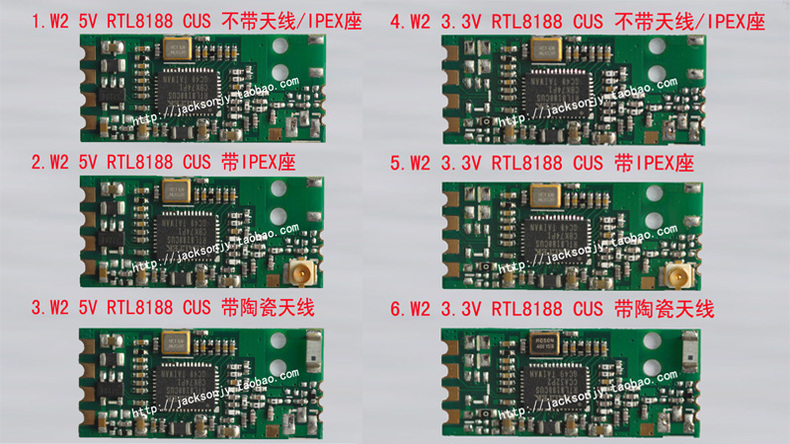

Выбор спецификации модели продукта:

Спецификация модуля модуля

Функцияописывать

Примечание

1.W2 5V RTL8188 CUS  без антенны/ipex

5V  источник питания  без керамической антенны/сиденья антенны

Пометь

2.W2 5V RTL8188 CUS  ipex

5V  источник питания  с сиденьем антенны

Пометь

3.W2 5V RTL8188 CUS  керамическая антенна

5V  источник питания  керамическая антенна

Пометь

4.W2 3.3V RTL8188 CUS  без антенны/ipex

3.3V  источник питания  без керамической антенны/сиденья антенны

Пометь

5.W2 3.3V RTL8188 CUS  ipex

3.3V  источник питания  с сиденьем антенны

Пометь

6.W2 3.3V RTL8188 CUS  керамическая антенна

3.3V  источник питания  керамическая антенна

Пометь

Уважаемый, пожалуйста, обратите внимание, когда сделаете снимок, чтобы мы могли доставить товар как можно скорее, спасибо.Если вы не знаете, пожалуйста, свяжитесь с обслуживанием клиентов.

  • Модель модуля: HLF-W2
  • Название продукта: WLAN 11N USB -модуль
  • Основные фишки: Realtek RTL8188CUS
  • Поддерживаемые протоколы и стандарты: IEEE 802.11n/b/g, 802.3, 802.3u
  • диапазон частот: 2,4 ~ 2,4835 ГГц полоса ISM
  • Выставочная технология: DSSS (Dive Sequence Dives)
  • Рабочий режим: централизованный тип управления, однозначный
  • Коэффициент передачи: 1,2,5,5,6,11,18,22,24,30,36,48,54,60, 90,120 и максимум 150 Мбит / с.
  • Рабочее напряжение:DC 3,3 В или 5 В (DC 3.3V RO 5V)
  • Работа Тек: 95 ~ 140 мА
  • Тип интерфейса: USB2.0
  • Миссия: OFDM/DBPSK/DQPSK/CCK
  • Количество рабочих каналов:  14
  • Запуск питания:< 13dBm@11n,< 18dBm@11b,< 14dBm@11g
  • Получение чувствительности: 11 Мбит / с: -86 д.Б.М.@8%
    &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&NBSP; 54 Мбит / с: -73DBM@10%
    &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&NBSP; 130 Мбит / с: -66 дБМ@10%
  • Система поддержки: Windows2000/XP/Vista/Windows 7/Linux/Win CE/Mac OS/Android&hellip;&hellip;
  • Метод соединения антенны:&nbsp;Керамическая антенна или внешнее соединение также могут быть
  • РЧ -входной импеданс:&nbsp; 50&Omega;
  • Расстояние передачи:&Nbsp; undoor до 100 метров, 300 метров на открытом воздухе (отличается от окружающей среды)
  • Размер модуля:&nbsp; 27.0*12.0*2.0 mm(L x W x H)
  • Процесс:&nbsp; бессмысленный

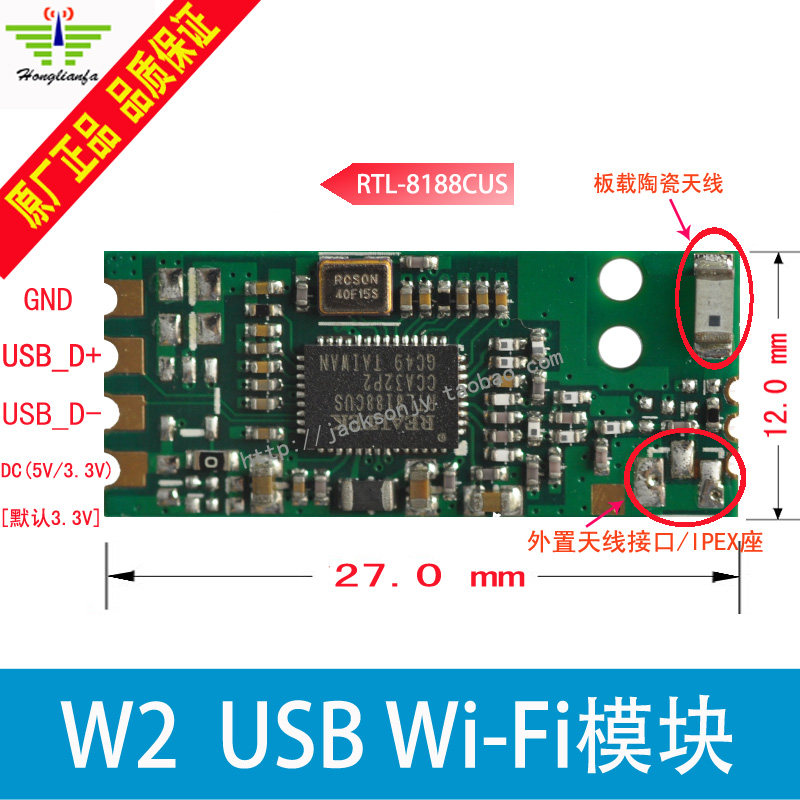

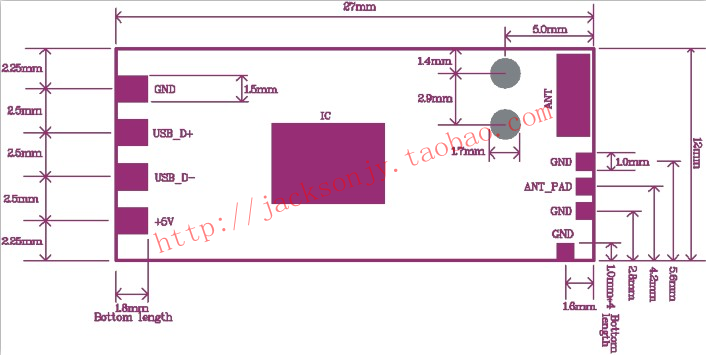

2.&nbsp;Размеры

(Механический&NBSP; размеры)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;unit:mm

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

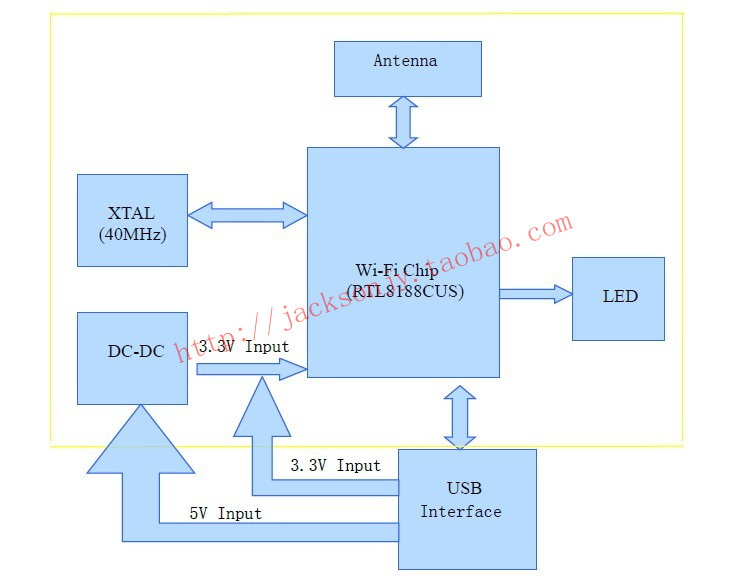

3.&nbsp;Схематическая каркасная диаграмма

(Block&nbsp;Diagram)

&nbsp;

4.&nbsp;Особенности продукта&nbsp;

(Key&nbsp;Features)&nbsp;&nbsp;&nbsp;

Модульная модель

(Модуль&nbsp; имя)

HLF-W2

Название продукта

(Продукт&nbsp; имя)

WLAN&nbsp;11n&nbsp;USB&nbsp;module

Главный чип

Основной&nbsp; чип)

Realtek&nbsp;RTL8188CUS

Протоколы поддержки и стандарты

(Стандарт)

802.11b/g/n,&nbsp;802.3,&nbsp;802.3u

диапазон частот

(Частота&NBSP; диапазон)

2.4~2.4835&nbsp;GHz&nbsp;ISM&nbsp;Band

Выставочная технология

(Распространение&NBSP; спектр)

IEEE&nbsp;802.11b:&nbsp;DSSS&nbsp;(Direct&nbsp;Sequence&nbsp;Spread&nbsp;Spectrum)

IEEE&nbsp;802.11g/n:OFDM&nbsp;(Orthogonal&nbsp;Frequency&nbsp;Division&nbsp;

Multiplexing)

Скорость передачи

(ДАННЫЕ&nbsp;Transfer&Nbsp; скорость)

1,2,5.5,6,11,12,18,22,24,30,36,48,54,60,90,120&nbsp;and&nbsp;

maximum&nbsp;of&nbsp;150Mbps

Рабочее напряжение

(Операция&nbsp; напряжение)

ОКРУГ КОЛУМБИЯ&nbsp;3.3V&nbsp; или 5v

(ОКРУГ КОЛУМБИЯ&NBSP; 3,3 В RO 5V)

Рабочий ток

(Операция&NBSP; ток)

95~140mA

Тип интерфейса

(Интерфейс)

USB2.0

Модуляция

(Модуляция&nbsp; тип)

OFDM/DBPSK/DQPSK/CCK

Номер канала&nbsp;

(&nbsp;Channel&nbsp;Number&nbsp;&nbsp;)

14

Запуск мощности

(Беспроводная&nbsp;Tx&nbsp; власть)

<&nbsp;13dBm@11n,<&nbsp;18dBm@11b,<&nbsp;14dBm@11g

Получение чувствительности

(Беспроводная&nbsp;Rx&nbsp;Чувствительность)

11 Мбит / с:&nbsp;-86dBm@8%

54 Мбит / с:&nbsp;-73dBm@10%

130 Мбит / с: -66 дБМ@10%

система поддержки

(Поддерживается&nbsp; os)

Windows&nbsp;2000,XP32/64,Vista&nbsp;32/64,Win7&nbsp;32/64,WIN&nbsp;CE

,Linux,Mac,Android&hellip;

Антенна соединение

&nbsp;&nbsp;(Antenna)

Конечная керамическая антенна или внешняя антенна

(Внешний)

РЧ -входной импеданс

(Rf&nbsp;Input&nbsp;Impedance)

50&nbsp;&Omega;

Расстояние передачи

(Передача инфекции&NBSP; диапазон)

Максимальный помещение составляет 100 метров, а на открытом воздухе длиной 300 метров (отличается от окружающей среды)

размер

(Измерение)

27.0*12.0*2.0&nbsp;mm&nbsp;(L&nbsp;x&nbsp;W&nbsp;x&nbsp;H)

Ремесло

(Производство&nbsp;workmanship&nbsp;)

Вести

(RoHS&nbsp;Compliant)

5.&nbsp;DC Электрические характеристики&nbsp;

&nbsp;(DC&nbsp;Electrical&nbsp;Characteristic)

l&nbsp;Абсолютно максимальный параметр&nbsp;

(Absolute&nbsp;Maximum&nbsp;Ratings)

Operating&nbsp;Condition

Min

Max

Unit

Температура хранения

Storage&nbsp;Temperature

-30

+115

℃

Рабочая Температура

Operation&nbsp;temperature

-20

+100

℃

Подать напряжение постоянного тока(5V)

Supply&nbsp;Voltage&nbsp;(5V)

T

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;-

5.5&nbsp;

V

Подать напряжение постоянного тока(3.3V)

Supply&nbsp;Voltage&nbsp;(3.3V)

T

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;-

3.6

V

l&nbsp;Рекомендуемые условия труда&nbsp;

&nbsp;&nbsp;&nbsp;&nbsp;(Recommended&nbsp;Operating&nbsp;Conditions)&nbsp;

Operating&nbsp;Condition

Min

Type

Max

Unit

Температура хранения

Storage&nbsp;Temperature

-20

+20

+100

℃

Рабочая Температура

Operation&nbsp;temperature

-10

+20

+90

℃

Подать напряжение постоянного тока(5V)

Supply&nbsp;Voltage&nbsp;(5V)

T

3.6

5

5.3

V

Подать напряжение постоянного тока(3.3V)

Supply&nbsp;Voltage&nbsp;(3.3V)

T

&nbsp;&nbsp;&nbsp;&nbsp;3.1

3.3&nbsp;

3.4

V

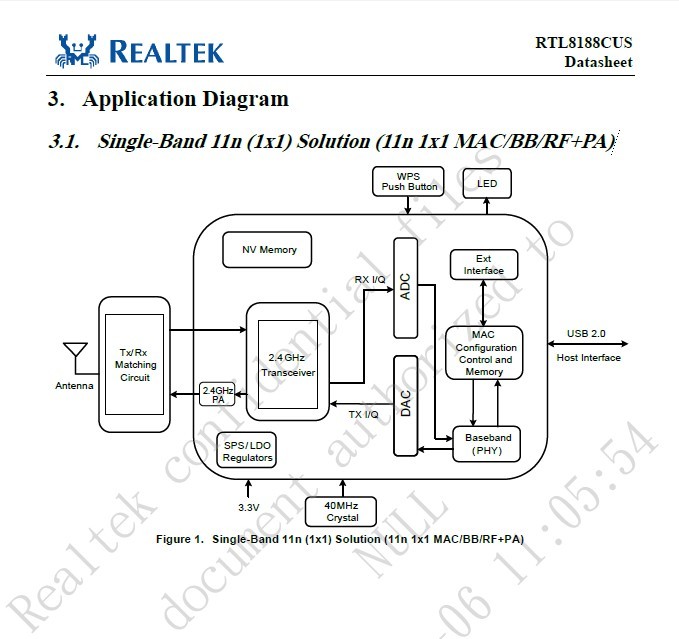

6.&nbsp; чипФрагментация принципа

(Application Diagram)

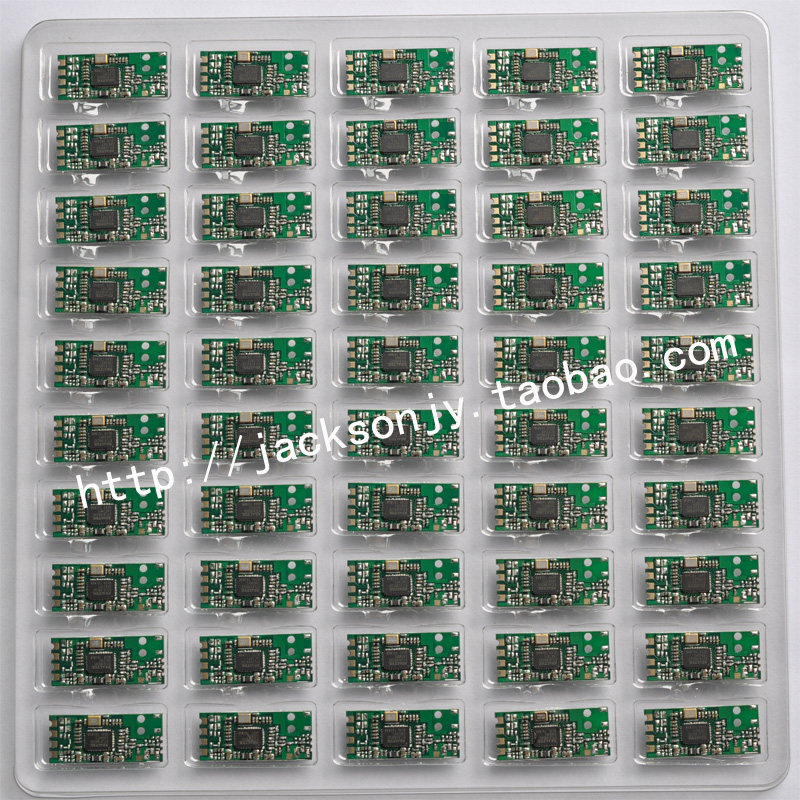

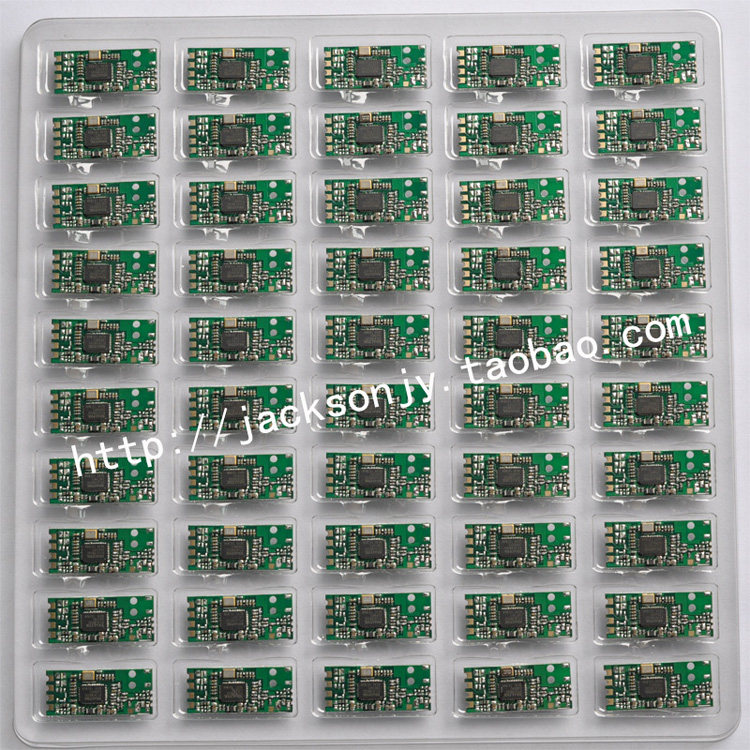

Профессиональные производители модулей Wi-Fi для обеспечения качества.Используйте антиэлектростатическую пластиковую упаковку поддонов, которая удобна для патча SMT.Тарелка 50 пунктов!

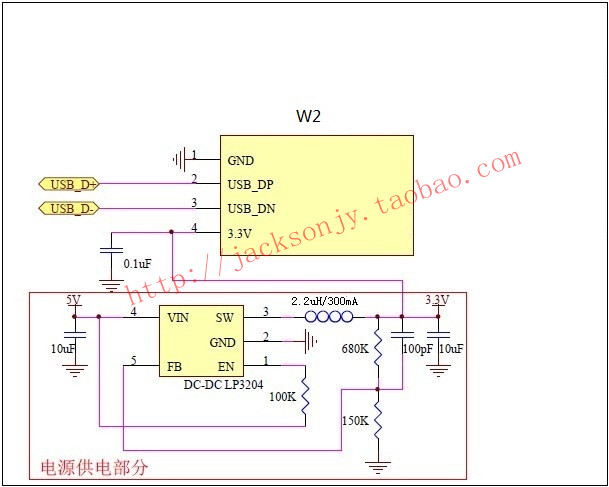

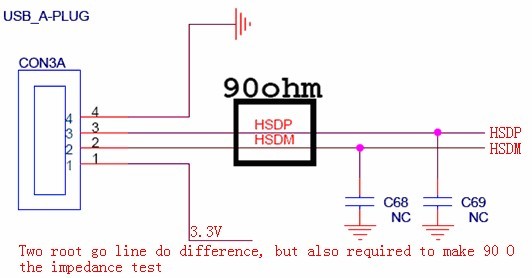

7.&nbsp;Схематическая схема

(Reference&nbsp;Application&nbsp;Schematic)

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

Примечание: Часть источника питания

1,Модульное рабочее напряжение может быть выбрано для DCDC&NBSP; 3,3 В или 5 В,Если напряжение питания приобретенного модуля составляет DC3.3V, часть питания должна быть добавлена ​​с DC5V до 3,3VDCTODC в некоторых целях.Питание должно использовать DCDCtoDCисточник питанияIC(Рекомендуемый источник питанияICМодельQX3406AL/источник питанияIC&nbsp;G5728/источник питанияIC&nbsp;LP3204AADB5F&nbsp;ИнкапсулироватьSOT23-5)Специальная справочная схема!

2. ПредложениеИспользуйте диод стабилизации, транзистор, LDO и т. Д.1117-3.3Стабилизация серииICПо мере того, как Wi -Fi меняется с изменениями сетевого трафика во время работы, он находится в волатильности и маленький и маленький.Нестабильное выходное напряжение может легко привести к нестабильному модуле или сжечь чип Wi -Fi.Это явление произошло в приложениях для клиентов, и после DCTODC не обнаружено подобное явление.Пожалуйста, обрати внимание!

3.DCTODC Выходной терминальный ток индуктивности мощности лучше всего достигать более 300 мА, рекомендуется&NBSP; MCL2012S2R2MT Shunluo Sunlord),(Wi -Fi работает в 95~140мА)ТекущийСлишком маленький может привести к нестабильному Wi -Fi, а чип перегревает и сжигает чип.Подобные явления столкнулись с этим в процессе обслуживания клиентов.

8.&nbsp;Отчет о производительности продукта

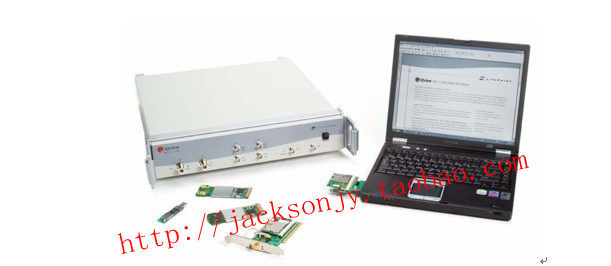

модульКомплексный тест на производительность в основном прошел Соединенные ШтатыLITEPOINTКомпания тест беспроводнойWIFIПрофессиональный беспроводной комплексный тестовый инструмент сетевых продуктовIQ-VIEWДетектив, занимающий важную позицию в отрасли Wi -Fi.Отчет о результатах теста выглядит следующим образом:

Как показано выше: в случае EVM лучше -30,62 дБ его средняя выходная мощность отображается на уровне 14,69 дБМ.Ошибка частоты: 7,22 м.ppm, намного ниже, чем максимальный предел, указанный в IEEE (&Plusmn; 20ppm).Его чувствительность также может достигать -72 дБМ при 54 Мбит / с.
&nbsp;

Shenzhen Honglianfa Technology Co., Ltd.

Контактное лицо: г-н Чжан&NBSP; Тел: 13798586846
