USB Wi -Fi беспроводная сетевая карта сетевая коммуляция модуля модуля Ipex Antenna Seat не является горячим RT3070L
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

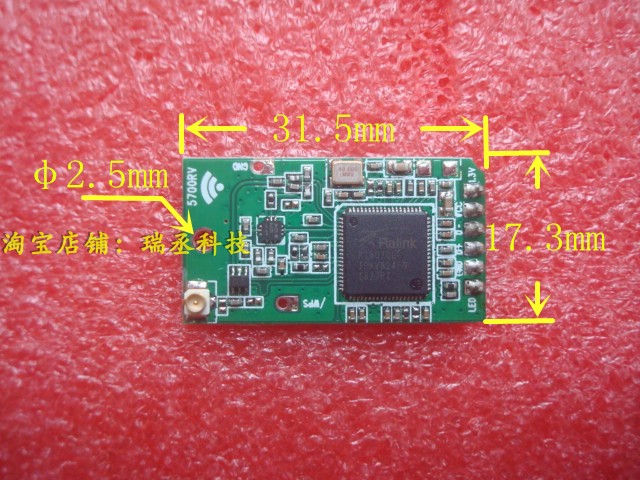

Самый маленький модуль rt3070 usb wifi un5700d-ipex, размер 17,3 мм*.31,5 мм. Очень удобная вторая разработка.
Введение в модули:
UN5700D-IPEX-это беспроводной Wi-Fi модуль RT3070L, независимо спроектированный и производимый нашей компанией Super Small Dolume, низким энергопотреблением. Согласно Global International IEEE802.11b/g/n стандарт, используя стандартную связь TCP/IP, это легко зрелости и надежная, быстрая скорость передачи, различные вспомогательные сетевые устройства очень богаты, пользователи имеют самую высокую степень принятия и свободные от использования в мире. Это предпочтительный план региональной беспроводной связи.
Производительность и характеристики:
1) Коммуникация передачи данных поддерживает контроль индикации светодиодной флэш -памяти. Поддержка максимальной скорости 150 Мбит / с.2) Протокол связи USB, несколько внешних компонентов, второй дизайн разработки проще
3) Упаковка для интерфейса в пакте использует однопроизводительное расстояние на расстоянии 2,0 мм, которое легко сварять и исправить.
4) Ультра -малый объем составляет 17,3 мм*31,5 мм*3 мм, что редко занимает внутреннее пространство продукта.
5) 1,25 В и 3,3 В.
6) Потребление энергии составляет около 500 МВт, а температура поверхности основного чипа не превышает 40 градусов.
7) Используйте отдельную схему усилителя мощности для передачи визуального расстояния 300 метров.
8) Поддержите два рабочих режима: режим инфра -структуры и специальный режим.
9) Совместимость платформы с каждым ARM, MIPS, X86 и другими платформами обеспечивает полное руководство по проектированию.
10) Вы можете предоставить Linux 2.6.xx/Windows 7/Wince 5.0/6.0/Android и другие драйверы.
11) Поддерживать все методы шифрования безопасности, такие как WEP 64/128, WPA, WPA2.
12) Подключите антенну из разъема I-PEX и гибко выберите внутренние или внешние антенны.
13) Поддержка функции модуля управления GPIO/OFFWIFI.
Типичное применение модуля UN5700D-IPEX:
Mid, PMP, UMPC, электронная книга, планшет компьютер iPad.
Мониторинг сетевой камеры;
Умный дом;
Портативные устройства,
IPTV;IP SET BOX;IP radio;
умный транспорт;
Медицинское оборудование;
Цифровой кадр;
RFID Smart Card терминал;
Система налоговой системы беспроводной POS -машины;
Коммуникация сбора данных с сети силовой сетки;
Современное онлайн -образование, учебная машина.
Плата преобразования питания (15RMB, напрямую подключите к компьютерному USB -порту) ссылки на следующее:-

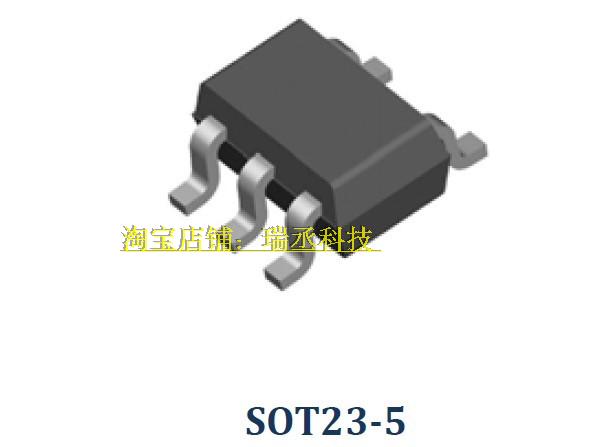

Вращение модуля непосредственно вставляется в контакты питания. После проверки этого беспроводного модуля он может быть непосредственно подключен к компьютеру для тестирования. Для конструкции продукта не нужно проверять плату. Модуль. непосредственно сварен в продукте. Эта схема питания использует эффективный чип DC/DC, ссылка следующая:

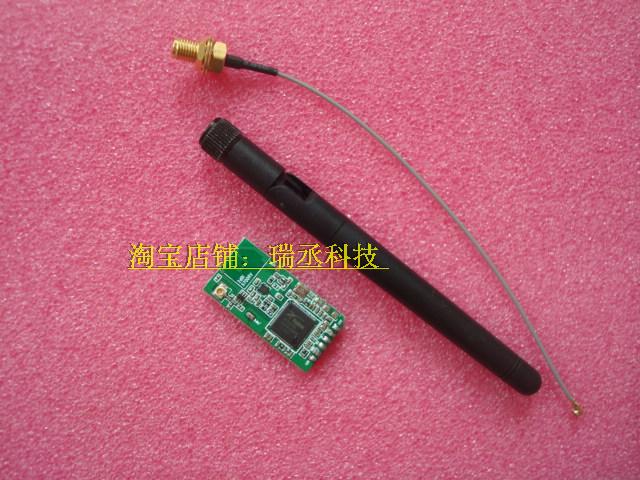

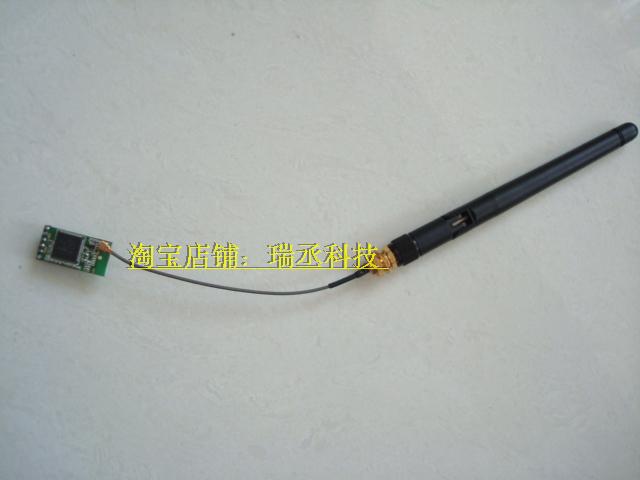

Внешние антенны для мониторинга сети показаны ниже:
Антенны IPEX -SMA и SMA, кроме модуля, следующие:

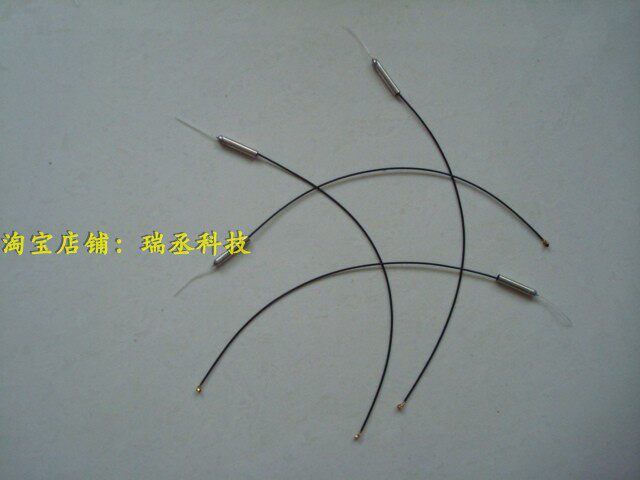

http://item.taobao.com/item.htm?spm=a1z10.1.w4004-6019736055.15.l9bzrc&id=19081129467Если антенна встроена в оболочку продукта, чтобы сделать продукт более красивым (эффект антенны немного хуже черной цилиндрической антенны, введенной выше), можно использовать следующую антенну:
http://item.taobao.com/item.htm?spm=a1z10.1.7777982593.23.5dddh0w&id=15738501686
Приведенные выше привязанности и модули помещаются в корзину вместе, чтобы урегулировать деньги, только один раз.
- ХуанДобро пожаловать в подробную книгу спецификации
