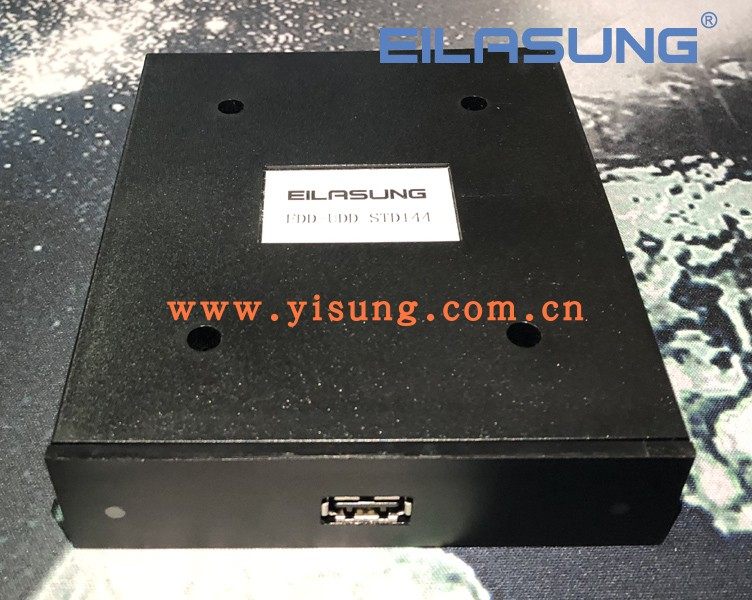

FDD-UDD STD144 Стандартное издание Soft Drive Soft Drive

Цена: 3 339руб.    (¥158)
Артикул: 307994677
Доставка по Китаю (НЕ включена в цену):
296 руб. (¥14)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:亿星商务
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥2805 917руб.
¥1984 184руб.
¥1603 381руб.
¥1683 550руб.
  • Информация о товаре
  • Фотографии

Поле приложения:
      Непосредственно применяется к: компьютерам, станкам данных, обработчикам, встроенным системам, компьютерным вышиванию, компьютерным горизонтальным машинам, компьютерным швейным машинам, компьютерным товарным машинам, компьютерным цветочным самолетам и другим типам мягких дисков.
Основная функция:
      Вместо традиционного мягкого диска в различном промышленном управлении, избавиться от проблемы повреждения, короткого срока службы и трудного обслуживания, вызванного мягким приводом.
       используйте U -диск, чтобы заменить дискет.По сравнению с мягким диском, U -диск имеет преимущества заглушки -в длительном вытяжении, длительный срок службы, стабильную передачу, большую емкость, не боясь магнитной, не -мультинговой, сейсмической, небольшой объем и простых в переносе Полем
емкость:
Стандартная версия: 1.44M
Улучшенная версия: 100x1.44M
Универсальная версия: 100x1.44m (освобождение)


Разница между стандартной версией, улучшенной версией и общей версией:


Проще говоря, разница в разнице в емкости и работе!


U -диск должен работать следующим образом до первого использования:


Стандартная версия: форматы U -диска в 1,44 м через выделенный инструмент для доставки форматирования, то есть емкость U -диска равна способности гибкого диска.


Усовершенствованная версия: с помощью специального инструмента распределения форматирования U -диск может быть практически из 100 дисков. Емкость каждого диска может составлять 720 тыс. В соответствии с различными форматами версий, 1,2 м, 1,44 м.Это эквивалентно 1 диску для использования 100 мягких дисков.


Универсальная версия: Вы можете создать 100 папок на диске U с помощью специальных инструментов форматирования. Каждая папка поддерживает емкость 1,44 м. Файл управления ясно с первого взгляда.Другие свободные мощности также могут быть использованы для других целей.


С точки зрения уровня использования U -диска, улучшенная версия и общая версия еще лучше!В простых операциях стандартная версия и общая версия являются более удобными, потому что, когда файл копии расширенной версии (файлы на компьютере хранятся на U -диске), вам необходимо достичь его с помощью инструмента дистрибуции!



руководство

1. Установка мягкого привода
1. Выключите источник питания и снимите мягкий привод.
2. Установите мягкий привод в положении исходного мягкого привода и подключите шнур питания 5V и 34 -типовой кабель данных, используемый в исходном мягком приводе.Сначала подключите исходную линию, затем вставьте кабель данных и сначала потяните кабель данных, а затем потяните шнур питания перед разборкой.
Метод соединения шнура питания:Подключите шнур питания 5V на устройство и интерфейс шнура питания на мягком приводе.Пробок линии питания, как правило, желтые линии снаружи, красная линия (VCC) внутри и черная линия (GND) в середине.Если шнур питания подключен, он может привести к сгоре чипа водителя мягкого привода.

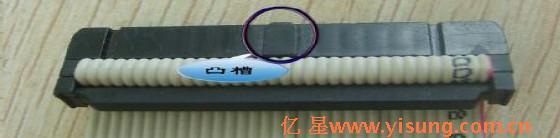

Метод подключения кабеля данных:34 -пин -штекер FDC (то есть подключаемость кабеля данных с мягким приводом), используемая исходным мягким приводом, подключена к интерфейсу кабеля Data Cable из 34 -писков.Выпуклая канавка на штекерной подключении данных мягкого диска должна соответствовать канавкам на мягком приводе.Кабели данных могут привести к тому, что мягкие диски не могут работать или даже сжигать чипы!Кабель данных, как правило, проявляется в красном свете, когда USB -флэш -накопитель не вставлен.


картина1-1
картина1-2
3. Подключите питание.Стандартная версия драйвера мягкого привода не является яркой под обычной ситуацией индикатора передней панели (светофорный свет), ожидая вставить диск U.Если есть отклонения, пожалуйста, проверьте, подключены ли кабель данных и шнур питания.Например, кабель данных с мягким приводом 34 -писков -это прямая линия (34 -пинный кабель данных мягкого привода на обычном компьютере изменен) или характеристики самой машины. После подключения будет включен красный свет. J1 и J2 Jump Locing внутри стандартной версии.По умолчанию линия прыжков находится на 2-3-футовом положении J2.Как правило, когда линия прыжков J1 и J2 отображается в следующих случаях, она нормальная: красный свет не включается, когда он не работает, а красный свет включен во время работы.
два,UПодготовка перед использованием
UПеред тем, как диск используется в стандартной версии мягкого привода, он должен быть отформатирован путем форматирования, форматируя в формат дискет.
Выберите один: форматирование форматального инструмента
Этот метод напрямую использует поддерживающий мягкий диск&Ldquo; форматальное программное обеспечение для инструментов”.Вставьте USB Flash Drive в USB -порт обычных компьютеров и запустите&Ldquo; форматальное программное обеспечение для инструментов”, в&Ldquo; мягкий привод&Rdquo; полное форматирование в соответствии с подсказками.Может отформатировать 1 U -диск в 1 мягкий диск; улучшенная версия, может отформатировать 1 U -диск в 100 мягких дисков.Для получения подробных шагов и методов использования, пожалуйста, обратитесь к“ Руководство по форматированию инструмента”.
Выберите два:DOSФормализовать
Во -первых, убедитесь, что ваш компьютер включил мягкий диск в настройках BIOS.Этот метод подходит для пользователей, которые используют системы DOS и оборудование для управления промышленностью или не могут использовать инструменты форматирования.Сначала подключите мягкий диск на интерфейсе мягкого привода компьютера (метод см. Установку мягкого привода) и вставьте U -диск в USB -порт на мягкий привод моделирования.Под интерфейсом DOS используйте формат A: команда.Метод использования такой же, как и форматирование гибкого диска.Один U диск может быть отформатирован в 1 мягкий диск.
Выберите 3: форматное оборудование
Эта предпосылка метода заключается в том, что используемое вами устройство поддерживает саму функцию форматирования.Сначала подключите мягкий диск на устройстве (ссылка на метод на установку мягкого привода), вставьте U -диск в USB -порт на мягкий диск и отформатируйте флэш -накопитель USB с помощью команды форматирования (или кнопки), которая поставляется с Устройство.Один U диск может быть отформатирован в 1 мягкий диск.
В -третьих, использование мягких драйверов
3-1-1,  Стандартное издание Soft Drive Edition Описание передней панели


картина3-1
Пробирная трубка L1: зеленый свет, для индикатора ошибки.Сообщите о различных ошибках с быстрым и медленным мерцанием.
Световая трубка L2: Красный свет, для индикатора работы.Changliang указывает, что мягкий диск работает.
3-1-2, подключите питание и вставьте правильно отформатированный U-диск.L1 (зеленый свет) погашен после освещения. Если другие операции являются нормальными, L1 (зеленый свет) больше не является ярким.Если ненормальный, L1 (зеленый свет) будет быстро и медленно мигает.
3-1-3, Читать и написать U-диск, метод использования согласуется с методом исходного мягкого диска.При чтении и написании диска U, L2 (красный свет) включен.
3-1-4, после прочтения и написания диска U, L2 (красный свет) уходит. После ожидания в течение нескольких секунд вытащится U-диск. Встроенная система мониторинга состояния автоматически включена. Стандартная версия мягкого привода остановлен.После того, как снова вставила диск U, встроенная система мониторинга состояния автоматически идентифицируется. L1 (зеленый свет) выключается и погашает.
Примечание:L2(Красный свет) Лян, указываяUДиск хранится и взят из данных, пожалуйста, не принимайте егоUВытянуть, чтобы избежать потери данныхтерять.
3-2-1 Soft Drive Driv


Рисунок 3-2
Световая трубка L1: зеленый свет, индикатор питания.Чанлян сказал, что источник питания был включен.
Световая трубка L2: Красный свет, для индикатора работы.Changliang указывает, что мягкий диск работает.
Цифровая трубка: модель продукта отображается, когда U -диск не вставлен.FDD-UDD EX144 отображается как C4.
Когда вставка диска U является нормальной, отобразите текущий номер диска текущей операции. По умолчанию 00. Вы можете переключиться с клавиш K1 и K2, чтобы отобразить с 00 на 99.
Ключ K1: поверните кнопку вниз.Используется для отказа и форматирования текущего диска для 100 номеров дисков (00-99).
Ключ K2: включите кнопку.Текущий диск выявляется и отформатируется в порядке 100 номеров дисков (00-99).
3-2-2, подключите питание и вставьте правильно отформатированный U-диск.L1 (зеленый свет) длинный.L2 (красный свет) не яркий.Цифровая трубка показывает, что прыгает с C4 до 00.Вы можете использовать K1, K2 -ключ, чтобы переключиться на номер диска, который вы хотите работать самостоятельно.С 00 до 99.
3-2-3, Читать и написать U-диск, метод использования согласуется с методом исходного мягкого диска.При чтении и написании диска U, L2 (красный свет) включен.
3-2-4, после прочтения и написания диска U, L2 (красный свет) уходит. После ожидания в течение нескольких секунд отключите USB-флэш-накопитель. Встроенная система мониторинга состояния автоматически включена. Работа.После того, как снова вставила диск U, встроенная система мониторинга состояния автоматически идентифицируется, цифровая трубка отображается для 00, а драйвер Soft Driver -работа, работающая без ручного сброса без ручного сброса.
Четыре,использоватьсреда
Диапазон температуры: 0 ℃ ~ 65 ℃
Диапазон напряжений: 4,5 ~ 5,5 В
пять,Послепродажное обслуживание

Гарантия один год.

Пожалуйста, посетите операции и технические инструкцииwww.yisung.com.cn
