Сумка для коробки запасные части, HP G3000 Материнская плата MCP61PM-HM 5189-4598 5189-1660

Цена: 3 698руб.    (¥175)
Артикул: 87967238
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:OYJWO板卡批发
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥41.17870руб.
¥501 057руб.
¥501 057руб.
¥1984 184руб.
  • Информация о товаре
  • Фотографии

Абсолютно новая материнская плата в наличии, трехмесячная гарантия на замену, три версии, 1.0B и 2.1, 2.2.

Подходит для различных моделей HP, элитного OEM, первоклассного качества изготовления.

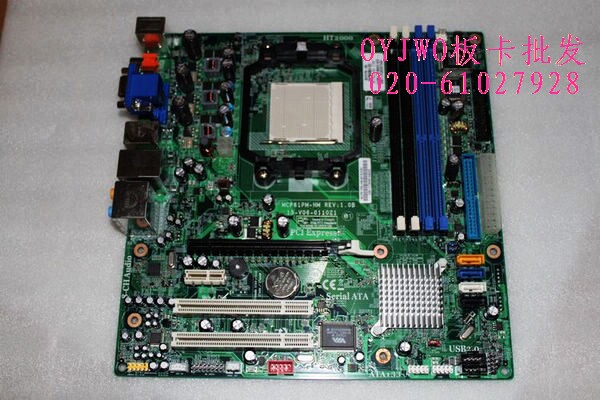

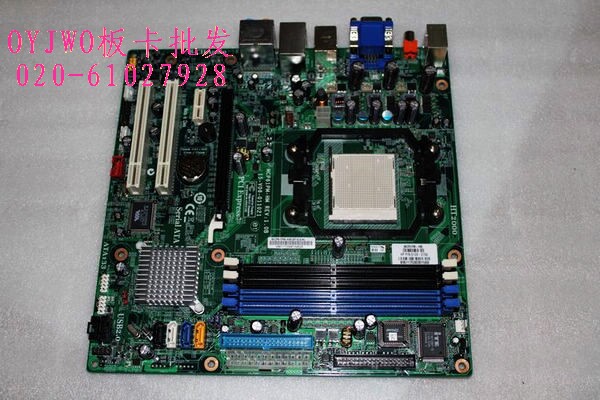

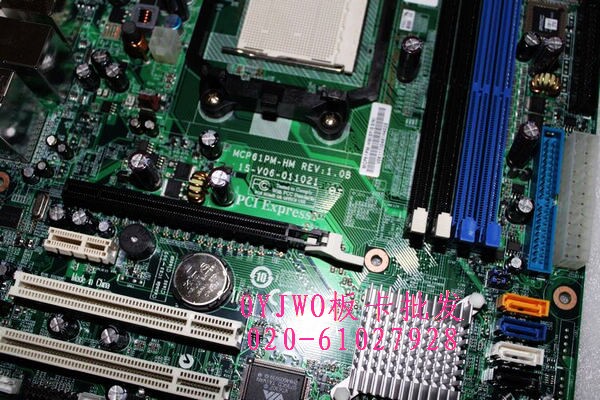

Ниже приведены реальные изображения: На рисунке показана версия 1.0B.



Детали/ФункцииТехнические характеристики/Поддержка

Описание материнской платы
  • Название производителя материнской платы: ECS MCP61PM-HM
  • Название материнской платы HP/Compaq: Nettle3-GL8E
ЦП/процессор
  • Розетка: AM2+
  • Поддерживаются следующие процессоры:
    • Четырехъядерный процессор Phenom (AM2+), поддерживает до 9600 (95 Вт)
    • Двухъядерный процессор Athlon 64 X2, поддерживает мощность до 5600+ (89 Вт)
    • Поддерживает процессоры Athlon 64 менее 4000+.
    • Поддерживает процессоры Sempron ниже 3800+.
Фронтальный автобус (ФСБ)
  • 2000MT/s (2.0 GT/s)
чипсет
  • NVIDIA GeForce 6150SE nForce 430
Возможности БИОС
  • Основной бренд системного BIOS: награда
  • Клавиша клавиатуры для входа в BIOS: F10
Внешний вид
  • Микро-АТХ: 9,6×9,6 дюйма
Память
  • Двойная архитектура памяти
  • 4 240-контактных разъема DDR2 DIMM
  • Поддерживаемые типы DIMM:
    • ПК2-5300 (667 МГц)
    • ПК2-6400 (800 МГц)
  • Только не ECC память, без кэша
  • Поддерживает 2 ГБ DDR2 DIMM.
  • На 64-битных компьютерах поддерживается до 8 ГБ.
  • На 32-битных компьютерах поддерживается до 4 ГБ*.


Примечание :*Фактическая доступная память может быть меньше этого значения.
Расширенный слот
  • 1 PCI I.
  • 1 графический слот PCI Express x16
  • 2 слота PCI Express x1 (можно вставлять в сетевые карты, звуковые карты, платы координации ТВ и т. д.)
видеокарта
  • Интегрированная видеокарта nVidia GeForce 6150SE
  • Также поддерживает графику PCI Express x16*


Примечание :*Поддерживаются встроенные видеокарты или видеокарты со слотами PCI Express x16, но не то и другое одновременно.
PATA
  • 1 х 40-контактный разъем UltraDMA 100/66/33
  • Поддержка PIO, многословного режима DMA
  • Поддерживает 2 жестких диска PATA (всего 2 диска) на 1 кабеле PATA.
SATA
  • 4 интерфейса SATA:
    • SATA1 = черный
    • SATA2 = белый
    • SATA3 = синий
    • SATA4 = Желтый


  • К каждому интерфейсу SATA можно подключить 1 жесткий диск SATA-150 или SATA-300.
  • Скорость до 1,5 Гбит/с или 3,0 Гбит/с, соответствует спецификациям SATA 1.0 и SATA 2.0.


Примечание :Скорость 3,0 Гбит/с может быть достигнута только в том случае, если ее поддерживают и жесткий диск, и материнская плата. Если один из них не поддерживает 3,0 Гбит/с, скорость падает до 1,5 Гбит/с.
RAID
  • Некоторые модели Nettle3 поддерживают RAID (в зависимости от модели).
  • Встроенное RAID-решение nVidia называется nVidia Storage.
  • Поддерживаемые режимы RAID*:
    • RAID 0
    • RAID 1


Примечание :Эта материнская плата не поддерживает RAID 5 и RAID 10.
Колени
  • 8-канальная звуковая карта высокого качества
  • Аудиокодек: ALC888S
Onboard LAN
  • PCI Realtek RTL8201N 10/100Mbps
Встроенный USB-порт
  • USB 2.0
  • 10 портов
    • На задней панели расположены 4 интерфейса
    • На материнской плате имеется 4 разъема для поддержки 6 дополнительных портов/устройств.


Примечание :Некоторые порты USB могут быть недоступны пользователям. Дополнительную информацию см. в технических характеристиках модели.
На борту 1394
  • Тип: IEEE 1394a 400 Мбит/с
  • Микросхема контроллера VIA VT6307.
  • всего 2 порта
  • 1 порт на задней панели
  • 1 разъем на материнской плате поддерживает 1 дополнительный порт/устройство
Задняя панель I/0
  • 1 разъем мыши PS/2 (зеленый)
  • 1 интерфейс клавиатуры PS/2 (фиолетовый)
  • 1 коаксиальный выходной порт SPDIF
  • 1 порт VGA
  • 4 порты USB 2.0
  • 1 ИЭЭЭ 1394а
  • 1 сетевой порт RJ-45
  • 6 аудиоинтерфейсов с поддержкой 8-канальной звуковой карты:
    • Линейный вход (голубой)
    • Входной порт микрофона (розовый)
    • Линейный выход (светло-зеленый)
    • Выходной интерфейс центрального/сабвуфера (оранжевый)
    • Выходной интерфейс бокового динамика (серый)
    • Выходной интерфейс заднего динамика (черный)
Встроенный интерфейс
  • 1 24 -Pin ATX Power Interface
  • 1 4 -Pin ATX Power Interface
  • 1 интерфейс PATA
  • 4 Интерфейсы SATA
  • 1 интерфейс дисковода гибких дисков
  • 2 вентилятора процессора 12 В и разъемы для вентиляторов компьютера
  • 1 9-контактная кнопка питания, кнопка сброса, индикатор питания и разъем индикатора жесткого диска
  • 1 цифровой аудиовыходной интерфейс SPDIF
  • 1 внешний интерфейс линейного входа (подключен к интерфейсу линейного входа на задней панели, поддерживает Vista, должен соответствовать внешнему модулю аудиоразъема)
  • 1 9 -Пин аудио -интерфейс, используемый для подключения выходной гарнитуры и входа микрофона (желтый, поддержка Vista, необходимо сопоставить с передним модулем аудио -разъема)
  • 4 порта USB поддерживают 6 дополнительных портов или устройств USB 2.0.
  • 1 1394a интерфейс
  • 1 разъем Intel High Definition Audio/Modem Link (не поддерживается HP)
  • 1 перемычка для сброса настроек BIOS
  • 1 перемычка для отключения функции проверки пароля BIOS



Примечание :Технические характеристики материнской платы могут быть изменены в любое время без предварительного уведомления.
Схема и фотографии материнской платы
Рисунок 1: Компоновка
Рисунок 2: Изображение

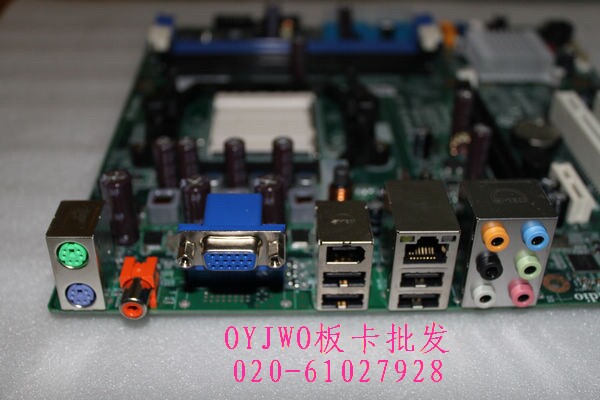

Рисунок 3: Объединительная плата
1 — порт мыши PS/2 (зеленый), для подключения мыши PS/2.
2 – коаксиальный выходной порт SPDIF.Этот порт позволяет подключать внешнее устройство вывода звука через разъем коаксиального кабеля.
3 — Порт графического адаптера для подключения монитора VGA или другого устройства, совместимого с VGA.ПРИМЕЧАНИЕ. Синяя секция под портом VGA используется для защиты порта VGA выше внутреннего ввода-вывода.
4 — порт IEEE 1394. Этот 9-контактный порт IEEE 1394 обеспечивает высокоскоростное подключение к аудио/видеоустройствам, периферийным устройствам хранения данных, компьютерам или портативным устройствам.
5 — порт LAN (RJ-45), поддерживающий подключение к локальной сети (LAN) через сетевой концентратор.
6 — Порт центрального/сабвуфера (оранжевый).Этот порт используется для подключения центрального динамика/сабвуфера.
7 — Выходной порт заднего динамика (черный).К этому порту можно подключить задние динамики для 4-канальных, 6-канальных или 8-канальных аудиоконфигураций.
8 — Порт линейного входа (голубой). К этому порту можно подключить ленточный накопитель, проигрыватель компакт-дисков, DVD-плеер или другой источник звука.
9 — Порт линейного выхода (светло-зеленый), к этому порту можно подключать наушники или динамики.В 4-канальном, 6-канальном и 8-канальном режимах этот порт используется для вывода сигнала на передний динамик.
10 — Порт микрофона (розовый), этот порт используется для подключения микрофона.
11 — Выходной порт бокового динамика (серый).Этот порт используется для подключения боковых динамиков для 8-канальной конфигурации звука.
12 — порты USB 2.0 1, 2, 3 и 4. Эти четыре 4-контактных порта USB используются для подключения устройств USB 2.0.
13 — Интерфейс клавиатуры PS/2 (фиолетовый), используется для подключения клавиатуры PS/2.
Очистить настройки биоса
Уведомление :Пожалуйста, не меняйте настройки перемычек во время работы компьютера, иначе материнская плата может быть повреждена.
На этой материнской плате имеется перемычка, которая сбрасывает часы реального времени (RTC) в CMOS.
Чистые CMOS
Чтобы очистить CMOS, сделайте следующее:
  1. Временно установите перемычку CLR_CMOS на контакты 2–3.
  2. Подождите 5–10 секунд, а затем переместите перемычку обратно на контакты 1–2.
  3. При запуске компьютера необходимо ввести“Настройки BIOS”для сброса всех индивидуальных настроек BIOS.
Очистить пароль биоса
Пароль BIOS предотвращает случайное изменение настроек BIOS.Если вы забыли свой пароль, вы можете отключить функцию проверки пароля.
Чтобы очистить пароль BIOS, выполните следующие действия:
  1. Выключите компьютер и отсоедините шнур питания.
  2. Найдите“CLR_PWD”джемпер.Эта перемычка расположена рядом со слотом DIMM и разъемом SATA.
  3. Переместите перемычку на CLR_PWD на контакты 2–3.
  4. Снова подключите шнур питания и запустите компьютер.
  5. Нажмите и удерживайте во время запуска“F10”Ключ, введите“Настройки BIOS”изменить или очистить пароль.
  6. После изменения или очистки пароля BIOS не забудьте вернуть перемычку на контакты 1–2.
