Giga N3160N Z170N Z270N H370N Mini ITX Материнская плата GBE LAN 4XSATA M.2
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Пекин Tianyin Innovation Technology Co., Ltd.
2004, здание, здание, № 1, Шанди Информационная дорога, Хайдианский район, Пекин
Тел: 010-82894806, 82804808, 13001018048, 13810249588 (WeChat)
Веб -сайт: www.teket.com wwww.teket.cn
Электронная почта: teket@teket.com 80048258@qq.com
Этот магазин в основном служит корпоративным клиентам. Если Вангванг не отвечает вовремя, свяжитесь напрямую в соответствии с вышеупомянутым способом; предоставьте контактную информацию покупателя и информацию о проекте для некоторых продуктов бренда агента, в противном случае его нельзя получить; и в течение недели Несколько месяцев он не может поддерживать транзакции Taobao; после того, как некоторые продукты агентства являются брендами и моделями признания клиентов, мы заказываем у производителя, поэтому он не поддерживает никаких оснований возвращать товары. Мы можем выбрать только автономные государственные контракты в государственные контракты. Офлайн. Торговля.

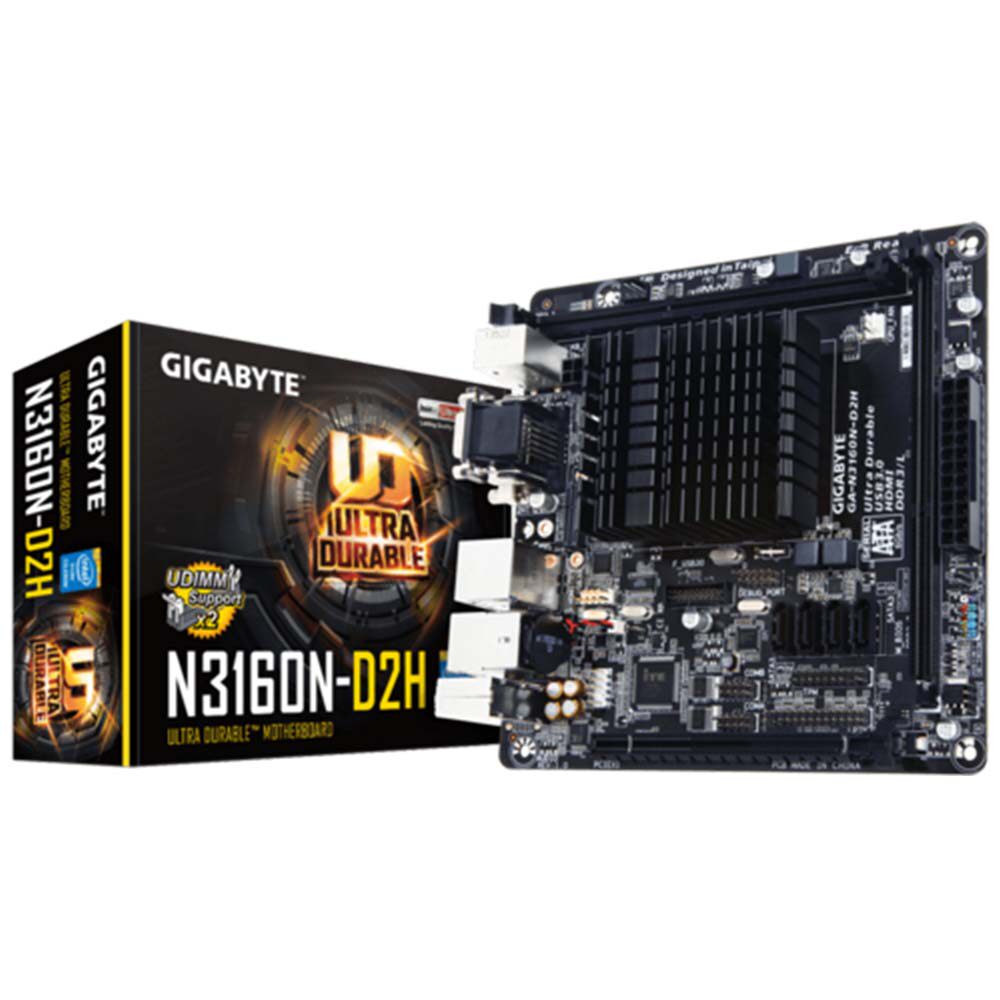

GA-N3160N-D2H(rev. 1.0)
Intel®Celeron ™ N3160
1. Built-in Intel®Четырехъядерный процессор Celeron ™ N3160 (1,6 ГГц)
2. Gigabyte Ultra Lounder ™ Technolog
3. Двойной канал DDR3/-L Udimm Support Slot
4. Все твердые конденсаторы с защитой от влажности Новая стеклянная ткань
5. GbE LAN with high ESD Protection
6. Дополнительные два интерфейса SATA 6 ГБ/с для большего количества подключения к хранению системы
7. HDI Port Spartpors 4K -дисплей на задней панели
8. High Quality Audio Capacitors
9. Интерфейс PCIe для выбора карт расширения широкого расстояния
10. М.2 PCIe расширение слот поддерживает беспроводные сетевые карты
GA-N3160N-D3V(rev. 1.0)
Intel®Celeron ™ N3160
1. Built-in Intel®Четырехъядерный процессор Celeron ™ N3160 (1,6 ГГц)
2. Gigabyte Ultra Lounder ™ Technolog
3. Двойной канал DDR3/-L SO-DIMM SLOT Support
4. Все твердые конденсаторы с защитой от влажности Новая стеклянная ткань
5. Dual GBE LAN с высокой защитой ESD
6. Дополнительные два интерфейса SATA 6 ГБ/с для большего количества подключения к хранению системы
7. High Quality Audio Capacitors
8. Интерфейс PCI для выбора карт расширения широкого расстояния
9. М.2 Плот расширения PCIe поддерживает беспроводные сетевые карты
GA-Z170N-WIFI(rev. 2.0)
Intel® Z170 Chipset
1. Supports 7th / 6th Generation Intel®Процессоры Core ™
2. Dual Channel DDR4, 2 DIMMs
3. Поддержка раздвоения слота PCIE X16 в режиме 2x8 с помощью карты Riser
4. Intel®USB 3.0 с USB -типом -C ™ -Следующий универсальный разъем в мире
5. 11AC 867 Мбит / с двойное беспроводное соединение + Blue-Tooth 4.2
6. Pcie Gen3 x4 M.2 Разъем с передачей данных до 32 ГБ/с& SATA SSD support)
7. 2 разъемы SATA Express для передачи данных до 16 ГБ/с
8. 115DB SNR HD Audio со встроенным задним аудио-усилителем
9
10. Dual Intel®GBE LAN с программным обеспечением CFOSSPEED Интернет -акселератор
11. App Center, включая утилиты EasyTune ™ и Cloud Station ™
12. Gigabyte Uefi Dualbios ™ Technolog
GA-Z170N-WIFI (rev. 1.0)
Intel® Z170 Chipset
1. Supports 7th / 6th Generation Intel®Процессоры Core ™
2. Dual Channel DDR4, 2 DIMMs
3. Intel®USB 3.0 с USB -типом -C ™ -Следующий универсальный разъем в мире
4. 11AC 867 Мбит / с двойное беспроводное соединение + Bluetooth 4.2
5. PCIe Gen3 x4 M.2 Разъем с передачей данных до 32 ГБ/с& SATA SSD support)
6. 2 разъемы SATA Express для передачи данных до 16 ГБ/с
7
8. Высококачественные конденсаторы ADIO и аудио -шумовая защита с освещением трассировки
9. Dual Intel®GBE LAN с программным обеспечением CFOSSPEED Интернет -акселератор
10. Центр приложений, включая утилиты EasyTune ™ и Cloud Station ™
11. Gigabyte Uefi Dualbios ™ Technolog
GA-Z170N-Gaming 5(rev. 1.1)
Intel® Z170 Chipset
1. Supports 7th / 6th Generation Intel®Процессоры Core ™
2. Dual Channel DDR4, 2 DIMMs
3. Intel®USB 3.1 с USB -типом -C ™ -Следующий универсальный разъем в мире
4. 11AC 867 Мбит / с двойное беспроводное соединение + Bluetooth 4.2
5. Эксклюзивная экранирование металла Ultra Duraw над слотом PCIe
6. Pcie Gen3 x4 M.2 Разъем с передачей данных до 32 ГБ/с& SATA SSD support)
7. 2 разъемы SATA Express для передачи данных до 16 ГБ/с
8. 115DB SNR HD Audio со встроенным задним аудио-усилителем
9. Killer ™ E2400 Gaming Networks
10. Высококачественные конденсаторы ADIO и аудио -шумовая защита с освещением трассировки
11. App Center, включая утилиты EasyTune ™ и Cloud Station ™
12. Gigabyte Uefi Dualbios ™ Technolog
GA-Z170N-Gaming 5 (rev. 1.0)
Intel® Z170 Chipset
1. Supports 7th / 6th Generation Intel®Процессоры Core ™
2. Dual Channel DDR4, 2 DIMMs
3. Intel®USB 3.1 с USB -типом -C ™ -Следующий универсальный разъем в мире
4. 11AC 867 Мбит / с двойное беспроводное соединение + Bluetooth 4.2
5. Эксклюзивная экранирование металла Ultra Duraw над слотом PCIe
6. Pcie Gen3 x4 M.2 Разъем с передачей данных до 32 ГБ/с& SATA SSD support)
7. 2 разъемы SATA Express для передачи данных до 16 ГБ/с
8. 115DB SNR HD Audio со встроенным задним аудио-усилителем
9. Killer ™ E2200 Gaming Networks
10. Высоко качественные конденсаторы Adio и аудио -шумовая защита с светодиодной трассировкой освещение
11. App Center, включая утилиты EasyTune ™ и Cloud Station ™
12. Gigabyte Uefi Dualbios ™ Technolog
GA-Z270N-Gaming 5(rev. 1.0)
Intel® Z270 Chipset
1. Supports 7th/ 6th Generation Intel®Процессоры Core ™
2. Двойной канал без ECC Unbuffered DDR4, 2 DIMMs
3. Поддерживает бифуркацию слота PCIE X16 в режиме 2x8 с помощью карты Riser
4. Быстрый USB 3.1 Gen 2 с USB Type-C ™ и Type-A
5. Поддержка сенсорной панели OC для экстремального разгона
6. Ultra-Fast M.2 with PCIe Gen3 x4& SATA interface
7. Intel®Optane ™ память готово
8. ALC1220 120DB SNR HD Audio с умным усилителем для наушников
9.802.11ac Двойной полосы 867 Мбит / с беспроводной поддержки Mu-Mimo и BT4.2
10. Intel®GBE LAN с программным обеспечением CFOSSPEED Интернет -акселератор
11. RGB FUSION LED Light Show design
12. Smart Fan 5 имеет несколько датчиков Tempeature и гибридные заголовки вентилятора
13. Gigabyte Uefi Bios ™
14. App Center, включая утилиты EasyTune ™ и Cloud Station ™
GA-Z270N-WIFI(rev. 1.0)
Intel® Z270 Chipset
1. Supports 7th/ 6th Generation Intel®Процессоры Core ™
2. Двойной канал без ECC Unbuffered DDR4, 2 DIMMs
3. Поддерживает бифуркацию слота PCIE X16 в режиме 2x8 с помощью карты Riser
4. Intel®USB 3.1 Gen 1 с USB Type-C ™
5. Intel®Optane ™ память готово
6. Ultra-Fast M.2 with PCIe Gen3 x4& SATA interface
7. ALC1220 120DB SNR HD Audio с интеллектуальным усилителем для наушников
802.11ac Двойной полосы 867 Мбит / с.
9. Dual Intel®GBE LAN с программным обеспечением CFOSSPEED Интернет -акселератор
10. Smart Fan 5 имеет несколько датчиков Tempeature и гибридных вентиляторов
11. Eltra Durage ™ металлическая экранирование на слотах PCIe
12. Gigabyte Uefi Dualbios ™
13. App Center, включая утилиты EasyTune ™ и Cloud Station ™
H370N WIFI(rev. 1.0)
Intel® H370 Chipset
Intel H370 Ultra Durage Motherboard с intel cnvi wifi готовым, ALC1220-VB, USB3.1 Gen1 Type-C, Dual Intel GBE LAN с CPossed, RGB Fusion 2.0 с дико Резистор CEC 2019
1. Supports 9th and 8th Gen Intel®Процессоры Core ™
2. Двойной канал без ECC Unbuffered DDR4
3. New Hybrid Digital PWM Design
4. Intel® CNVi 802.11ac Wave2 2T2R WIFI
5
6. Dual Ultra-Fast M.2 с PCIe Gen3 X4& SATA interface
7. RGB FUSION 2.0 with Digital LED& RGB LED strips Support
8. Intel®USB 3.1 Gen1 USB Type-C ™
9. Dual Intel®GBE LAN с программным обеспечением CFOSSPEED Интернет -акселератор
10. CEC 2019 готово, сохраните питание так же просто, как один щелчок
11. Smart Fan 5 оснащен несколькими датчиками температуры и гибридными заголовками вентилятора с остановкой вентилятора
12. Двойной HDI (2.0a+1,4) и Displayport
13. Ultra Durable PCIe Armor Design
14. Anti-Sulfur Resistors Design
15. Ultra Lover ™ 25KV ESD и 15 кВ
16. Intel®Optane ™ память готово
Specification
CPU
1. Поддержка для 9 -го и 8 -го поколения Intel®Процессоры/Intel Core ™ i7®Процессоры/Intel Core ™ i5®Core ™ I3 процессоры/Intel® Pentium® processors//Intel® Celeron® processors in the LGA1151 package
2. L3 cache varies with CPU
(Please refer"CPU Support List" for more information.)
Chipset
1. Intel® H370 Express Chipset
Memory
1. 2 X DDR4 DIMM Sockets, поддерживающие до 32 ГБ системной памяти
2. Dual channel memory architecture
3. Поддержка DDR4 2666/2400/2133 МГц модули памяти
4. Поддержка модулей памяти ECC Un-Buffered DIMM 1RX8/2RX8 (работайте в режиме без ECC)
5. Поддержка неэклянного небуферного DIMM 1RX8/2RX8/1RX16 модулей памяти
6
* Чтобы поддержать память 2666 МГц или XMP, необходимо установить Intel 8 -го поколения®Core ™ I7/I5 процессор.
(Please refer"Memory Support List" for more information.)
Onboard Graphics
Интегрированный графический процессор+Megachips MCDP2800 Чип:
1. 1 X HDI -порт, поддерживая максимальное разрешение 4096x2160 при 60 Гц
* Поддержка версии HDI 2.0, HDCP 2.2 и HDR.
(Requires the latest Intel®Графический драйвер с веб -сайта Gigabyte.)
Integrated Graphics Processor-Intel® HD Graphics support:
1. 1 x Displayport, поддерживая максимальное разрешение 4096x2304 при 60 Гц
* Поддержка версии DisplayPort 1.2, HDCP 2.2 и HDR.
2. 1 X HDI -порт, поддерживая максимальное разрешение 4096x2160 при 30 Гц
* Поддержка версии HDI 1.4 и HDCP 2.2.
Поддержка до 3 дисплеев во время AME
Maximum shared memory of 1 GB
Actual support may vary by CPU.
Audio
1. Realtek® ALC1220-VB codec
2. High Definition Audio
3. 2/4/5.1/7.1-channel
* Для настройки 7.1-канального звука вы должны использовать HD из аудио модуля панели и включить функцию аудиоканалов с несколькими каналами через драйвер.
4. Support for S/PDIF Out
LAN
1. 2 x Intel® GbE LAN chips (10/100/1000 Mbit)
Wireless Communication module
1. Intel®Интерфейс CNVI 802.11a/b/g/n/ac, поддерживающая двойная полоса 2,4/5 ГГц
2. BLUE-TOOTH 5
3. поддержка беспроводного стандарта 110 МГц и до 1,73 Гбит / с.
?
Expansion Slots
1. 1 X PCI Express X16 слот, работающий на x16
(Слот PCIEX16 соответствует стандарту PCI Express 3.0.)
Storage Interface
Chipset:
1. 1 x M.2 Разъем (сокет 3, M, M -ключ, тип 2260/2280 SATA и PCIE X4/X2 SSD Поддержка) (M2P_32G)
2. 1 X M.2 Разъем (сокет 3, M, M -ключ, тип 2260/2280 PCIE X4/X2 SSD Поддержка) (M.2)*
* Разъем находится на задней части материнской платы.
3. 4 x SATA 6Gb/s connectors
4. Поддержка RAID 0, RAID 1, RAID 5 и RAID 10
Intel®Optane ™ память готово
USB
Chipset:
1. 1 x usb-порт Type-C ™ на задней панели с поддержкой USB 3.1 Gen 1
2. 6 x usb 3.1 Gen 1 порты (4 порта на задней панели, 2 порта доступны через внутренний заголовок USB)
3. 2 x USB 2.0/1.1 Порты, доступные через внутренний заголовок USB
Internal I/O Connectors
1. 1 x 24-pin ATX main power connector
2. 1 x 8-pin ATX 12V power connector
3. 2 x M.2 Socket 3 connectors
4. 4 x SATA 6Gb/s connectors
5. 1 x CPU fan header
6. 2 x system fan headers
7. 1 x digital LED strip header
8. 1 x цифровой светодиодной полосовой питания выберите перемычку
9. 1 x RGB (RGBW) LED strip header
10. 1 x front panel header
11. 1 x front panel audio header
12. 1 x USB 3.1 Gen 1 header
13. 1 x USB 2.0/1.1 header
14. 1 x S/PDIF Out header
15. 1 x Доверенный модуль платформы (TPM) Заголовок (2x6 PIN-код, только для модуля GC-TPM2.0_S)
16. 1 x speaker header
17. 1 x Clear CMOS jumper
18. 1 x chassis intrusion header
Back Panel Connectors
1. 1 x DisplayPort
2. 2 x HDI ports
3. 1 X USB Type-C ™ Port с поддержкой USB 3.1 Gen 1
4. 4 x USB 3.1 Gen 1 ports
5. 2 x RJ-45 ports
6. 2 x SMA antenna connectors (2T2R)
7. 3 x audio jacks
I/O Controller
1. iTE® I/O Controller Chip
H/W Monitoring
1. Voltage detection
2. Temperature detection
3. Fan speed detection
4. Overheating warning
5. Fan fail warning
6. Fan speed control
* Поддерживается ли функция управления скоростью вентилятора, будет зависеть от установленного вами кулера.
BIOS
1. 2 x 128 Mbit flash
2. Use of licensed AMI UEFI BIOS
3. Поддержка Dualbios ™
4. PNP 1.0A, DMI 2.7, WFM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
1. Support for APP Center
* Доступные приложения в центре приложений могут варьироваться в зависимости от модели материнской платы.
3D OSD
@BIOS
AutoGreen
Cloud Station
EasyTune
Easy RAID
Fast Boot
Game Boost
ON/OFF Charge
Platform Power Management
RGB Fusion
Smart Backup
Smart Keyboard
Smart TimeLock
Smart HUD
System Information Viewer
USB Blocker
V-Tuner
2. Support for Q-Flash
3. Support for Xpress Install
Bundled Software
1. Norton® Internet Security (OEM version)
2. cFosSpeed
Operating System
1. Support for Win 10 64-bit
Form Factor
1
Remark
1. Из -за различных поддержков Linux, предоставленного поставщиками Chipset, загрузите драйвер Linux с веб -сайта поставщиков Chipset или стороннего веб -сайта.
2. Большинство поставщиков оборудования/программного обеспечения больше не могут поддержать Win9x/Me/XP.
